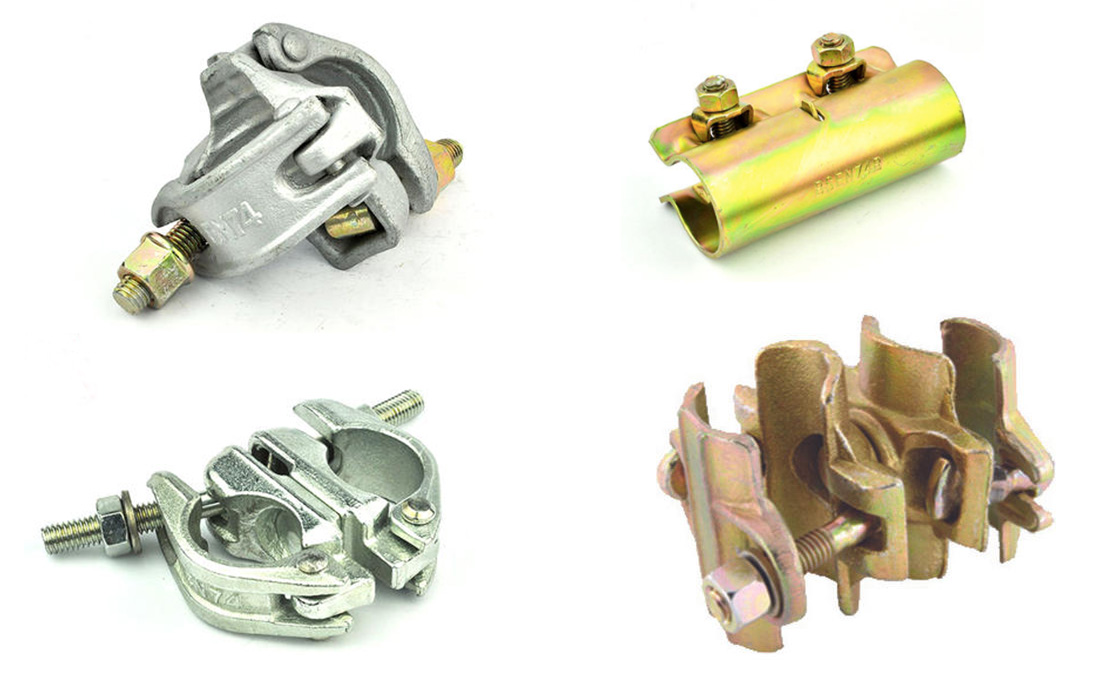

Couplers perancah , yang digunakan untuk menyambungkan paip keluli apabila membina perancah, dan penyambung antara paip keluli dan struktur lain, digunakan secara meluas dalam pelbagai jenis projek perancah . yang biasanya terdapat piawaian Eropah dan standard Jepun. EK as China leading scaffolding coupler supplier , focus on introducing European standard scaffold fasteners to meet the use of the following countries, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Slovakia, Slovenia, Sepanyol, Sweden, Switzerland dan United Kingdom.

Di halaman ini:

Jenis coupler perancah
Video penggali perancah aluminium
Mengapa Memilih Pengganda Perancah EK

Jenis pengganding perancah

Coupler sudut kanan (coupler double, coupler tetap). Kebanyakan digunakan dalam perancah. Swivel coupler, yang paling fleksibel dari tiga pengganding perancah biasa. Coupler lengan yang digunakan untuk sambungan sendi butt dua paip keluli perancah , terutamanya paip menegak, paip mendatar, dan pendakap pepenjuru.

Menurut Standard British, EN74-1: 2005, pengganding perancah boleh dibahagikan kepada empat jenis berikut berdasarkan senario penggunaan:

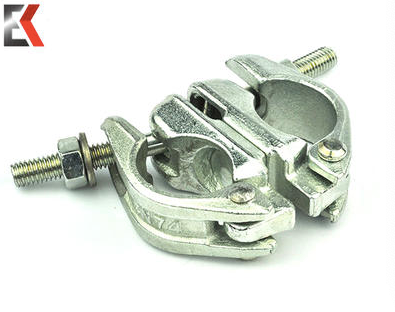

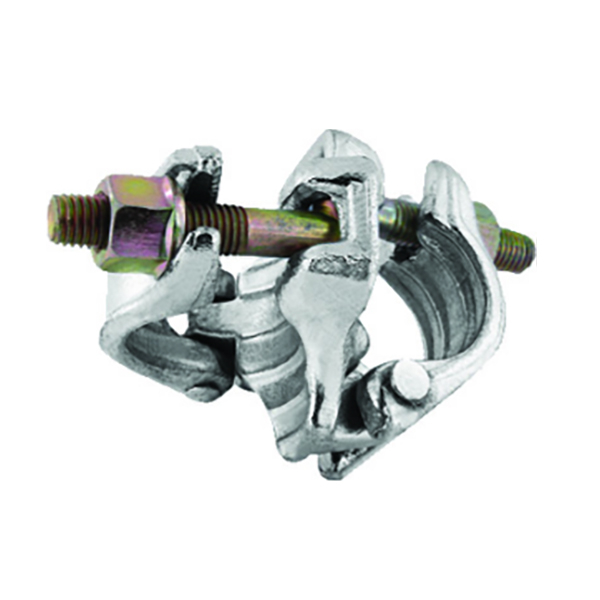

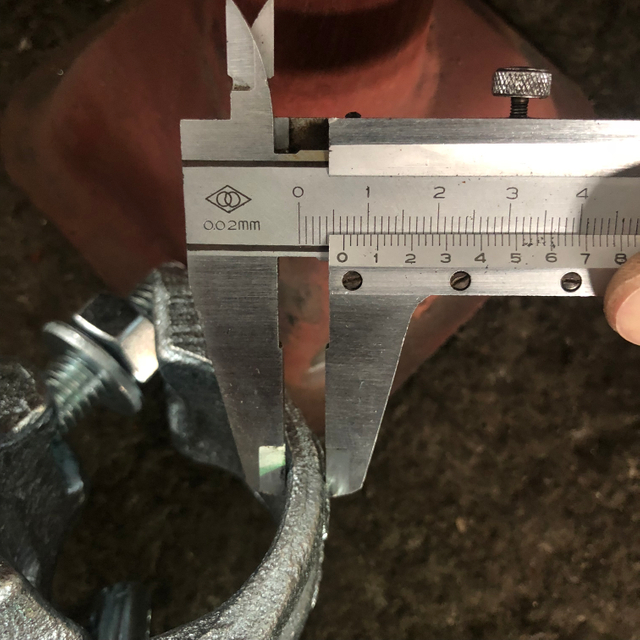

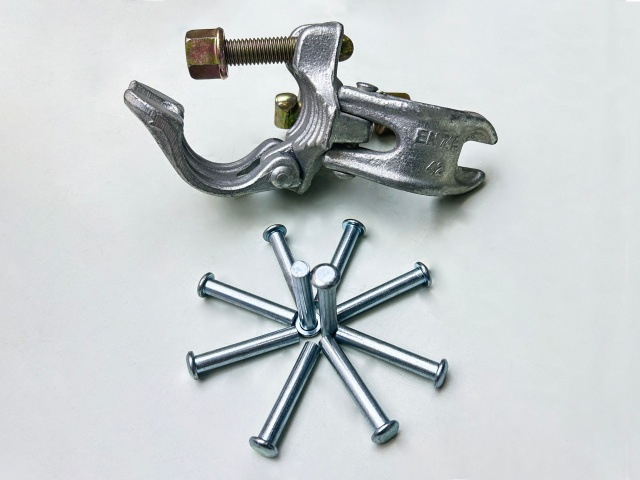

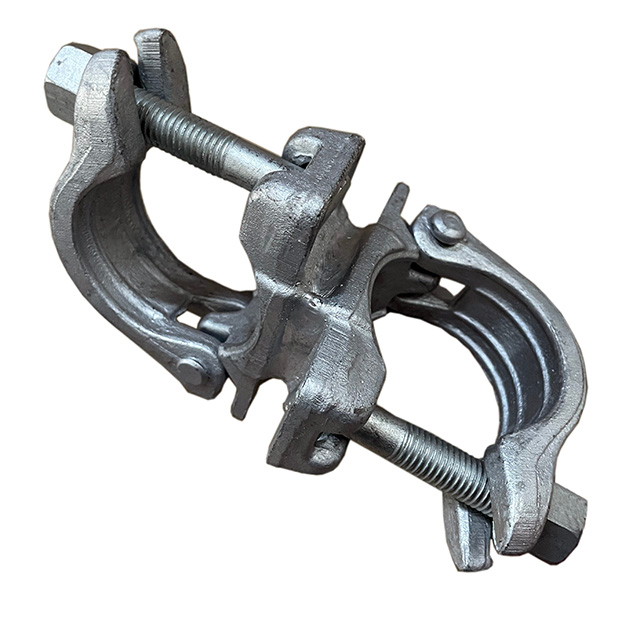

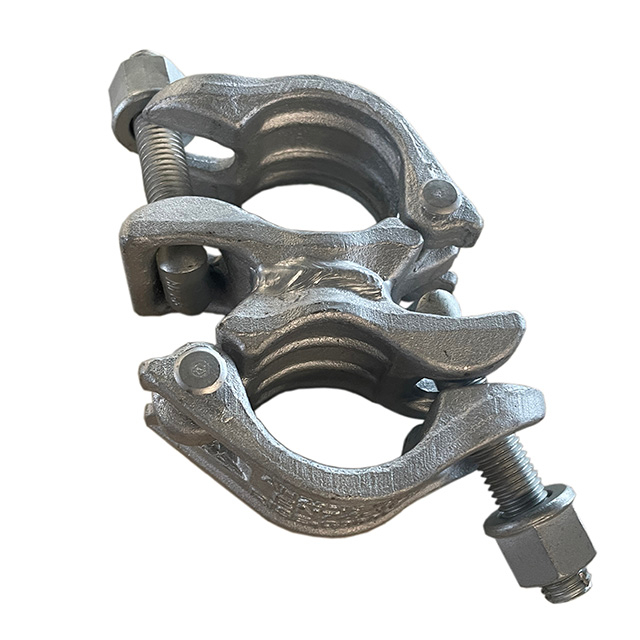

Coupler sudut kanan

Coupler sudut kanan: Juga dikenali sebagai coupler ganda atau pengganding tetap, biasanya digunakan untuk menetapkan paip secara menegak dan tegas, menghapuskan kemungkinan paip keluli tergelincir. Ia bergantung kepada geseran antara pengganding dan paip keluli untuk memindahkan beban. Seperti sambungan batang menegak dan bar salur besar, palang besar dan palang kecil perancah.

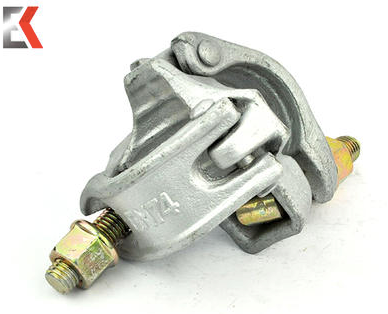

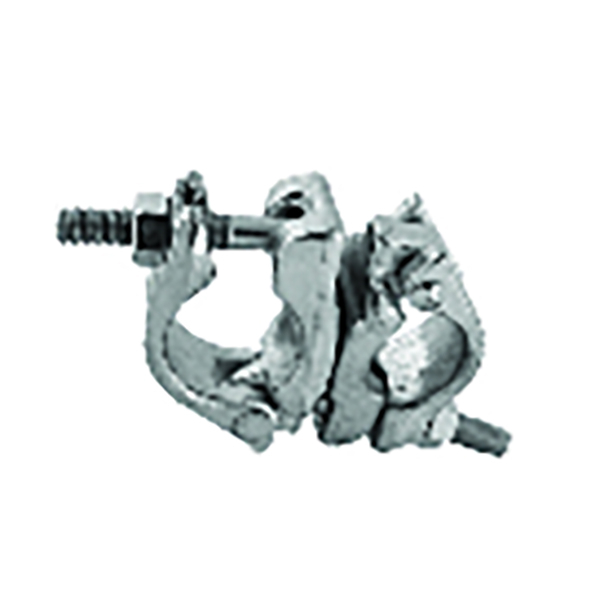

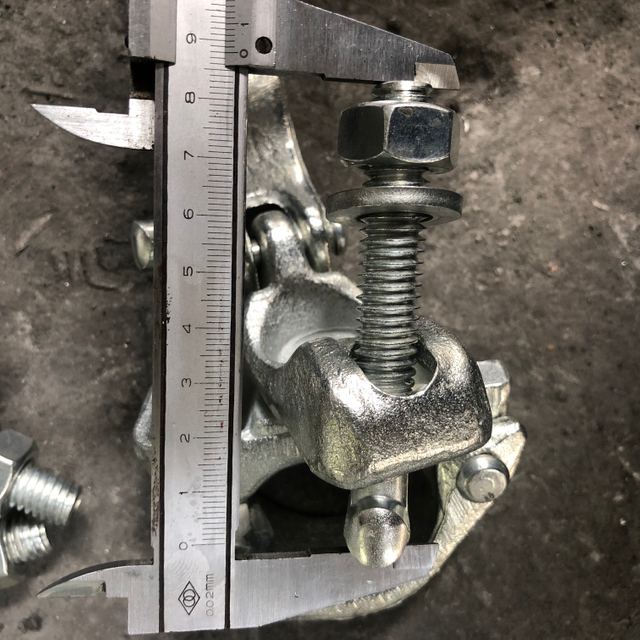

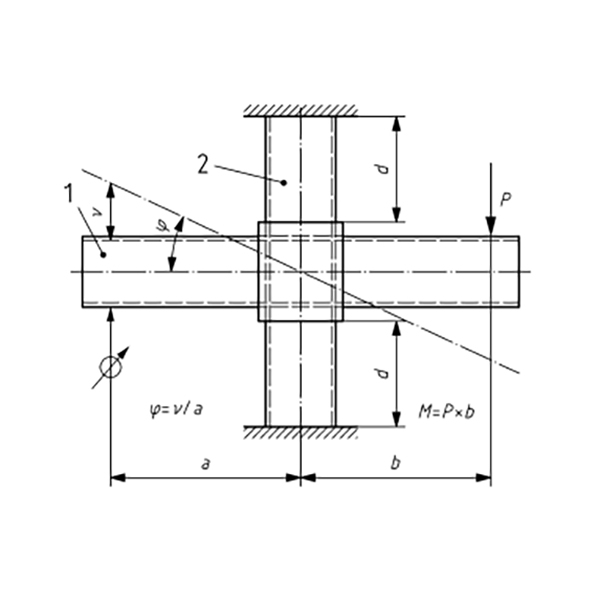

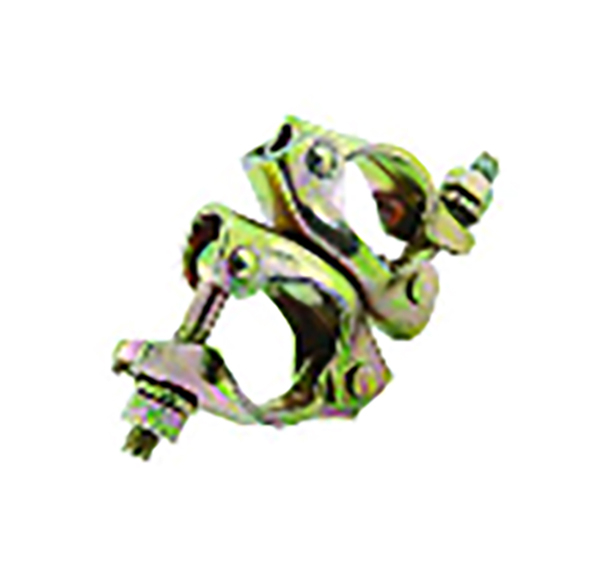

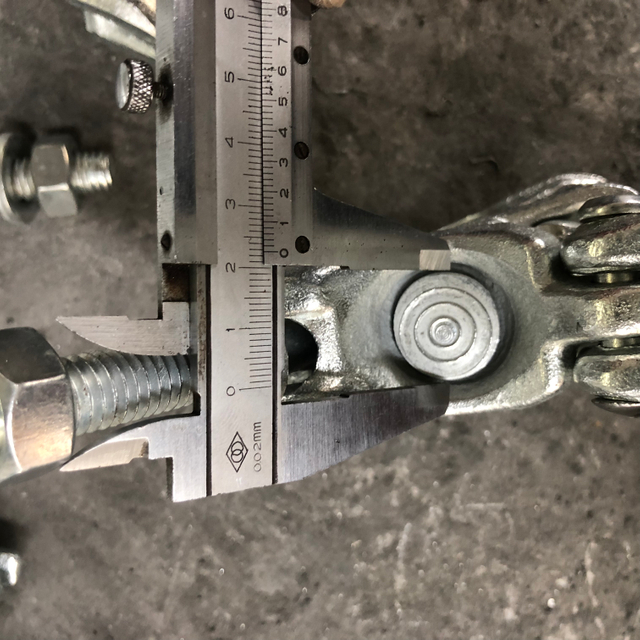

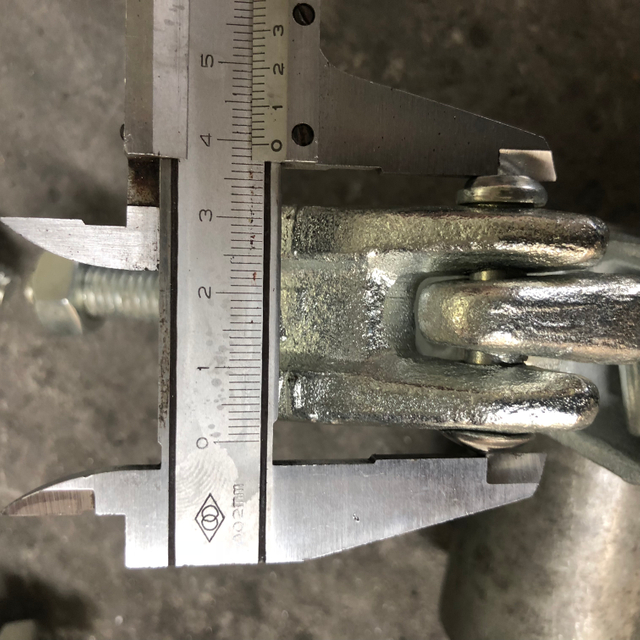

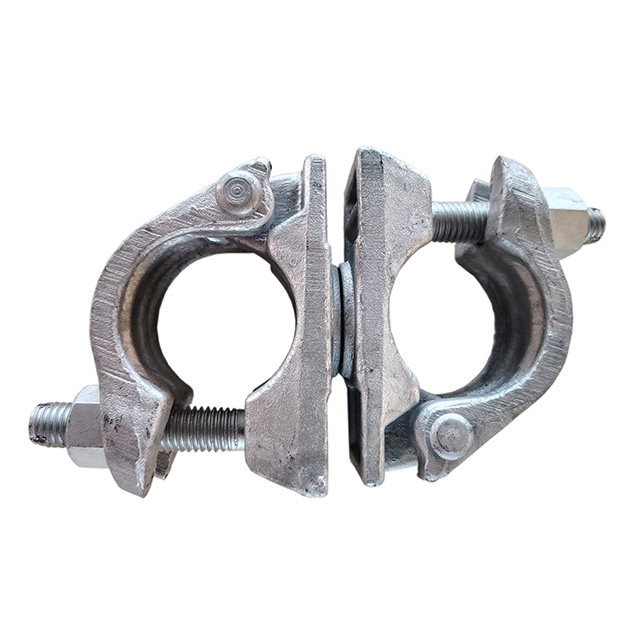

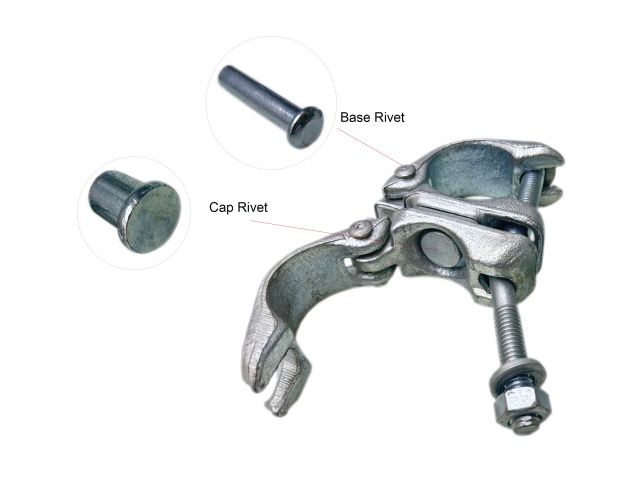

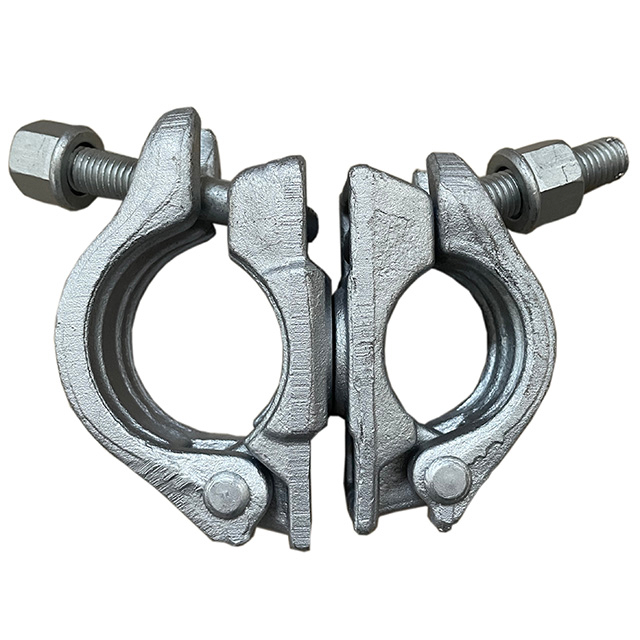

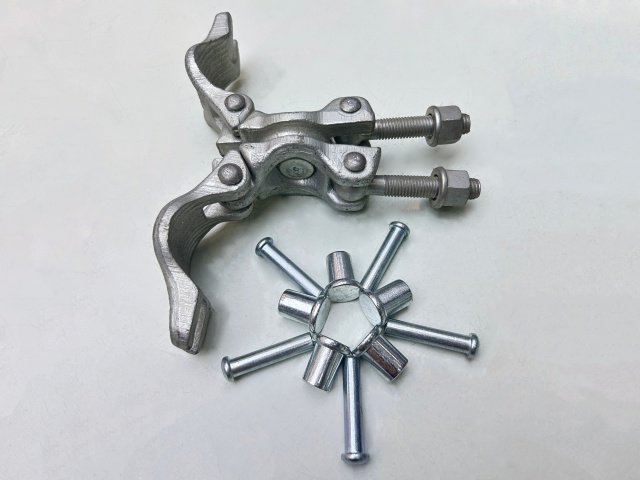

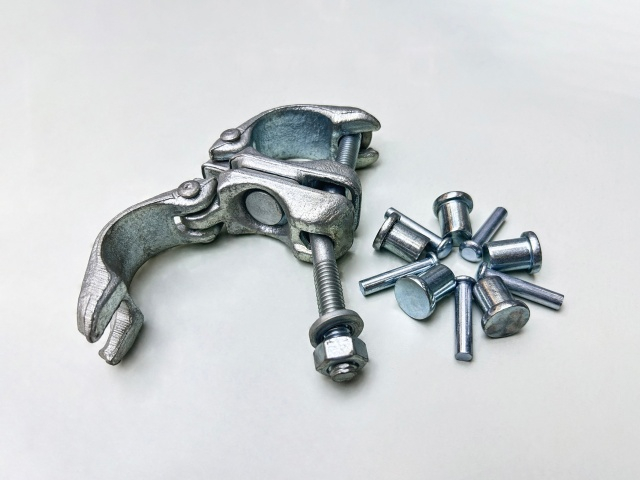

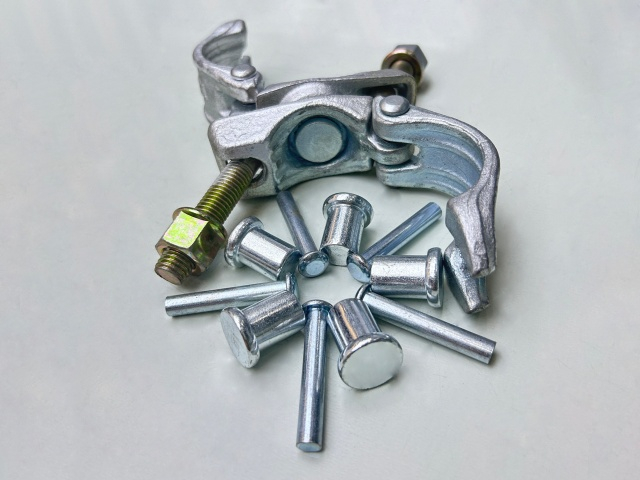

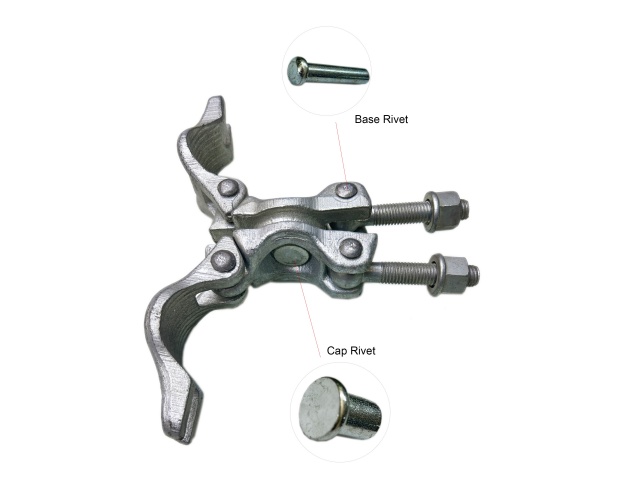

Swivel coupler

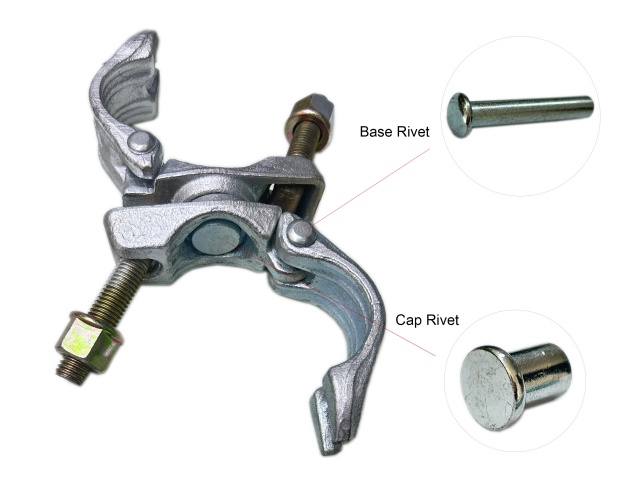

Swivel Coupler: Digunakan untuk bersambung dengan silang dan pengikat dua paip keluli perancah di mana-mana sudut. Menghubungkan dan membetulkan dua komponen dan boleh berputar fleksibel untuk memudahkan pembinaan.

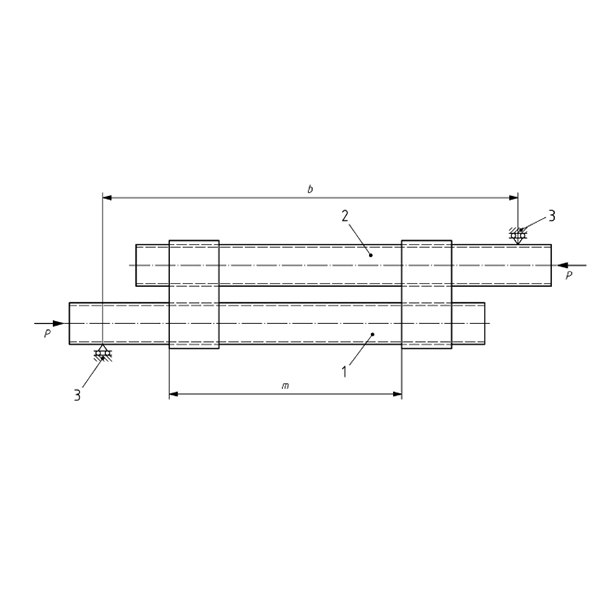

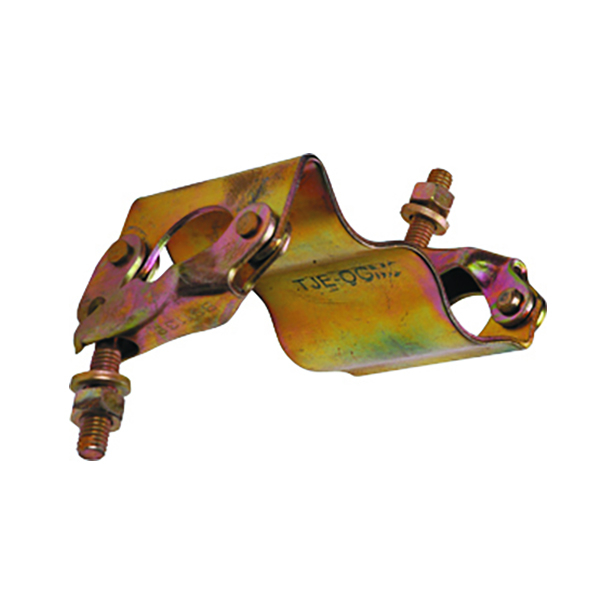

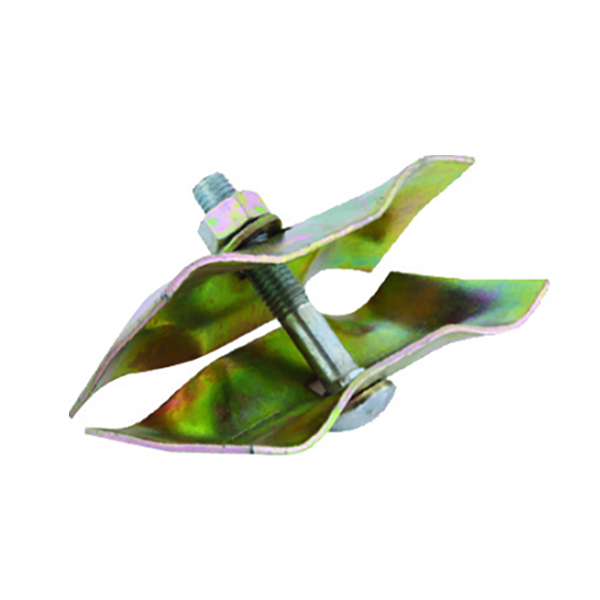

Coupler selari

Coupler selari: Digunakan untuk menetapkan dua paip keluli perancah selari, terutamanya digunakan untuk pagar pengikat.

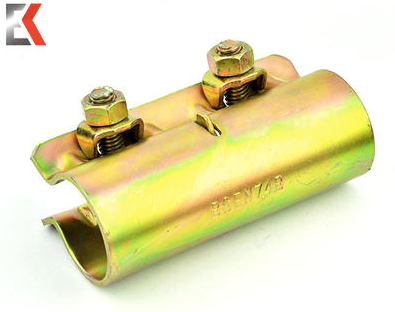

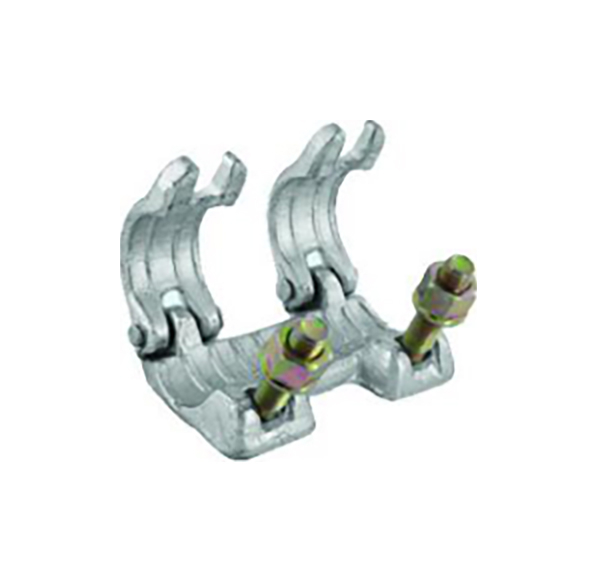

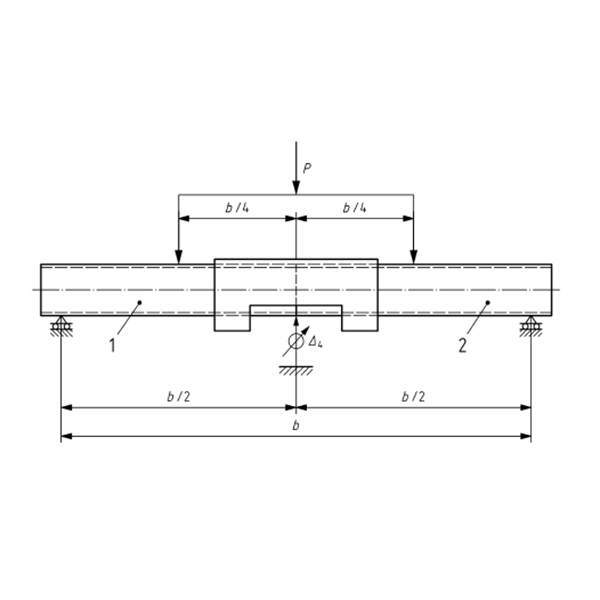

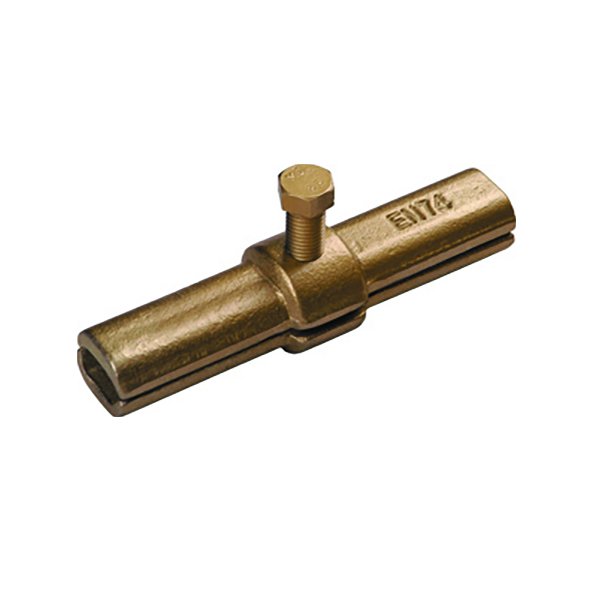

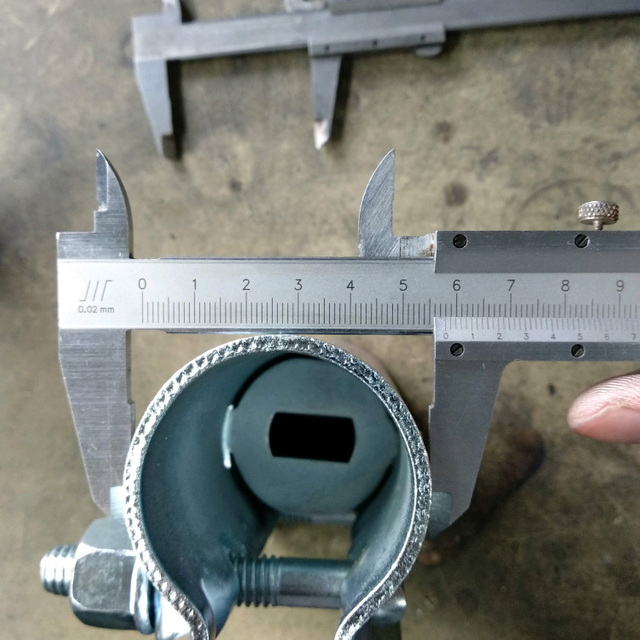

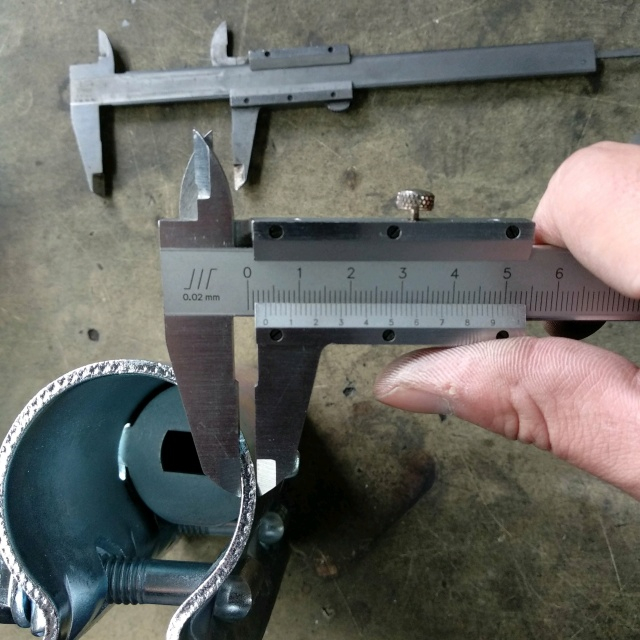

Sketch coupler lengan

Lakaran coupler lengan biasanya digunakan untuk menyambungkan dua paip keluli dengan tegas untuk menjadikannya satu. Sketsa coupler lengan boleh membuat kekurangan paip keluli terlalu pendek.

Menurut senario keperluan dan penggunaan negara -negara yang berbeza, pengganding perancah boleh dibahagikan jenis berikut:

Terutamanya digunakan untuk sistem perancah yang digunakan di negara -negara UK dan Komanwel.

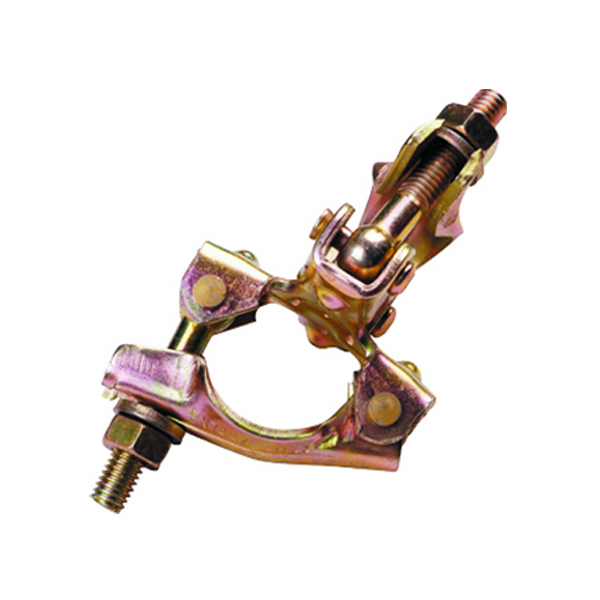

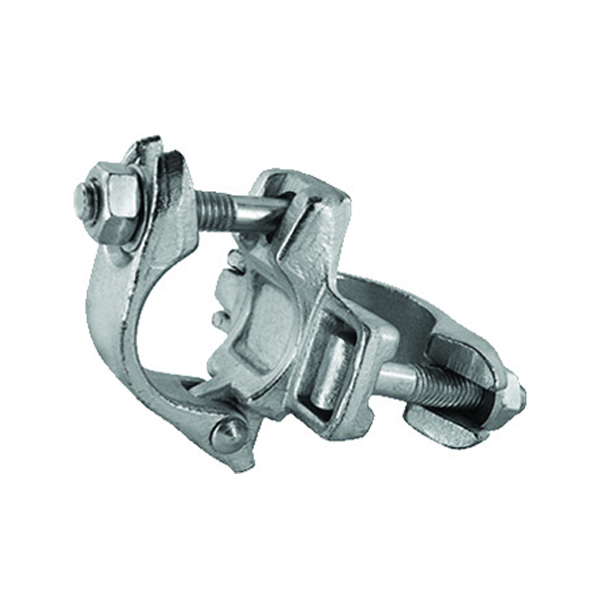

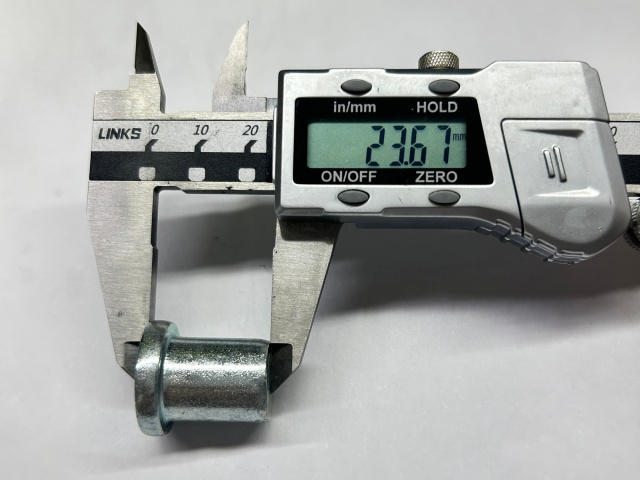

Jenis British:

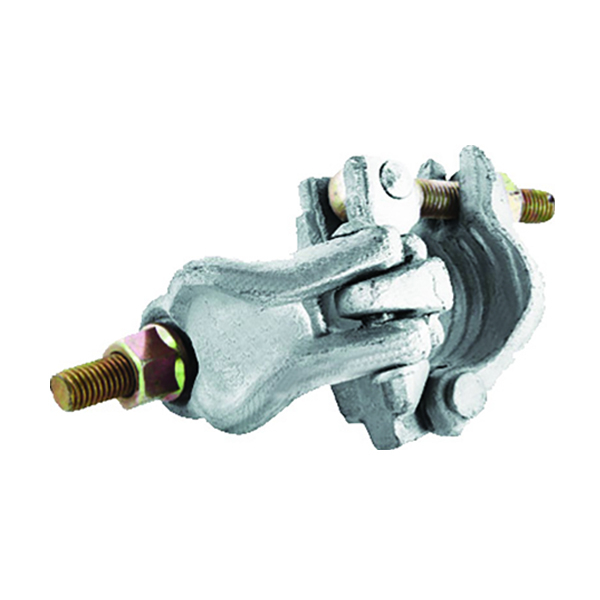

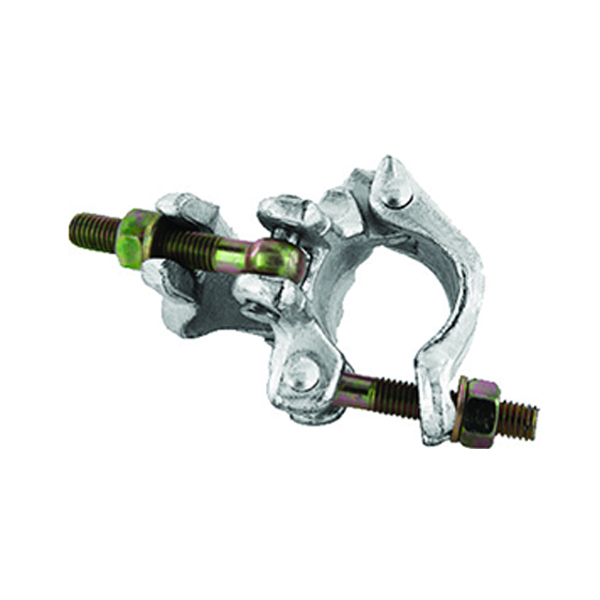

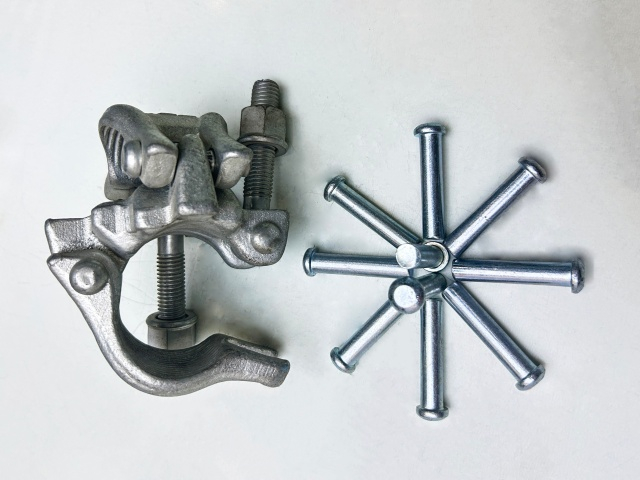

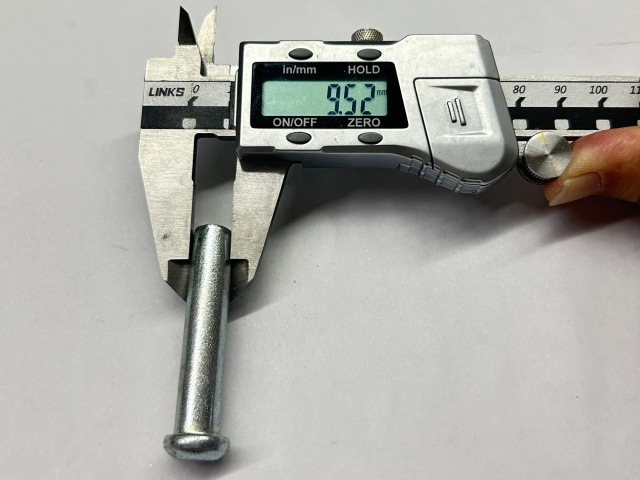

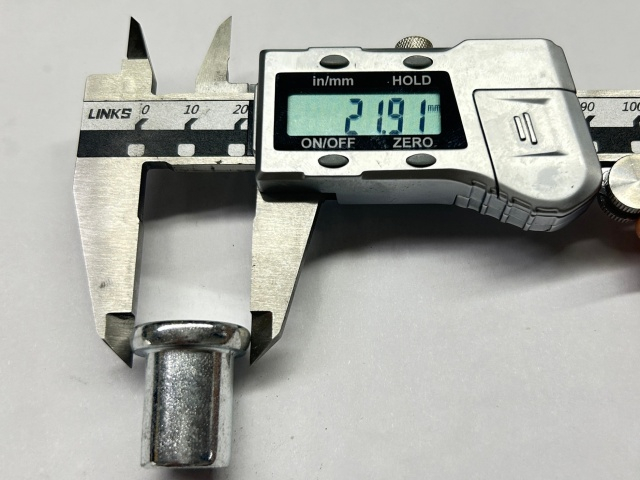

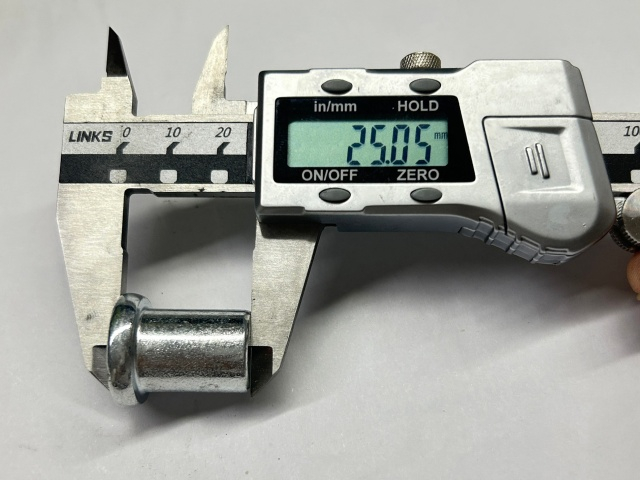

Jenis Amerika:

Terutamanya digunakan dalam sistem perancah Amerika Syarikat.

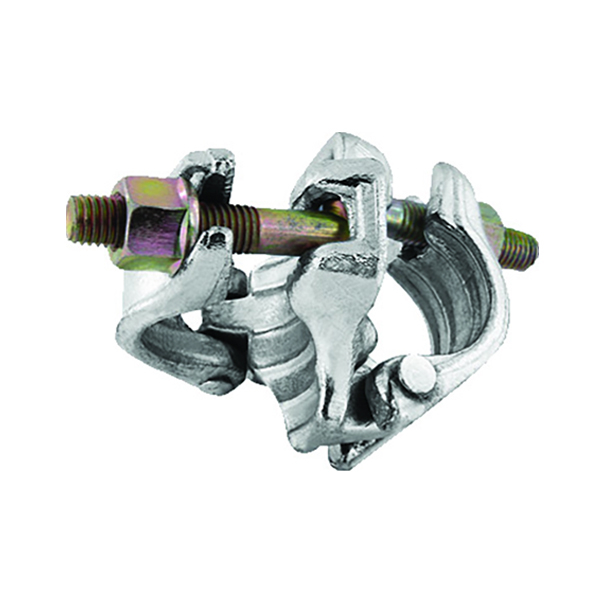

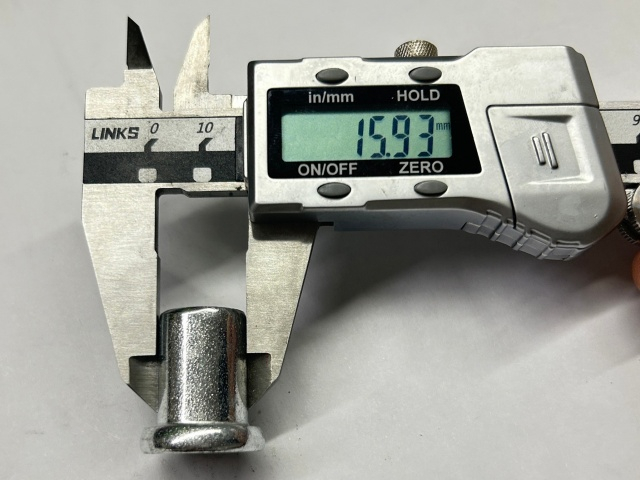

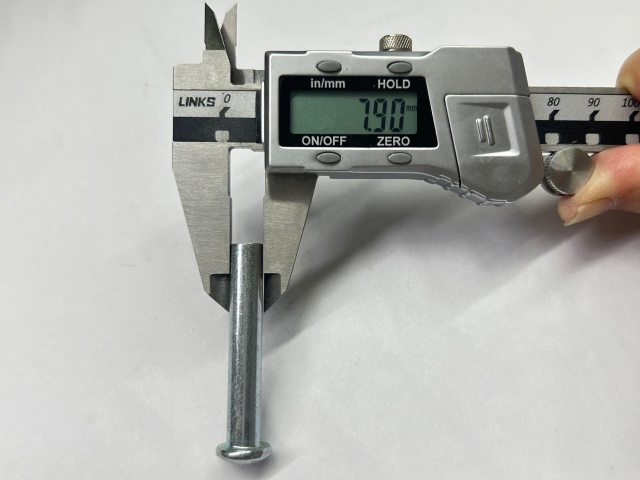

Jenis Jerman:

Terutamanya digunakan dalam sistem perancah Jerman.

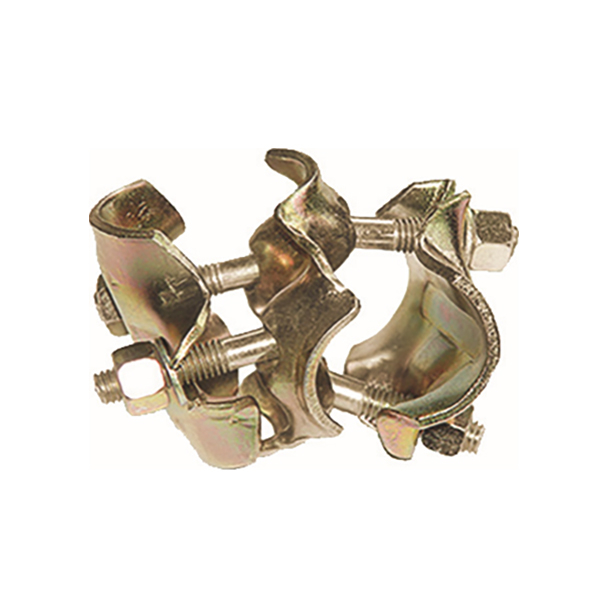

Jenis Itali:

Terutamanya digunakan untuk sistem perancah di Itali.

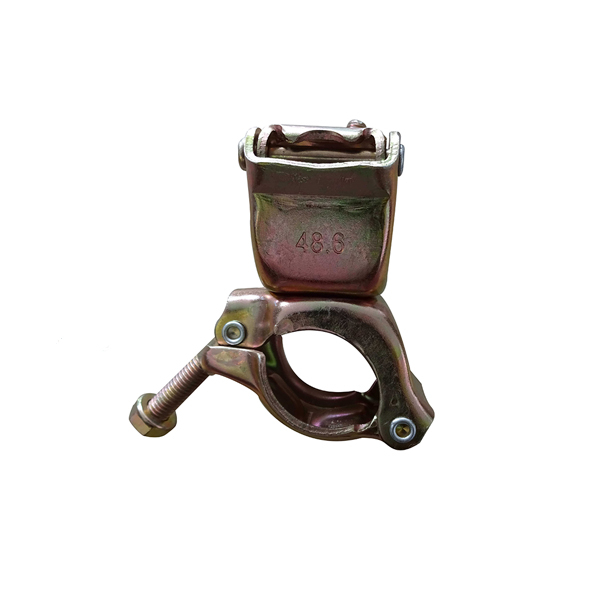

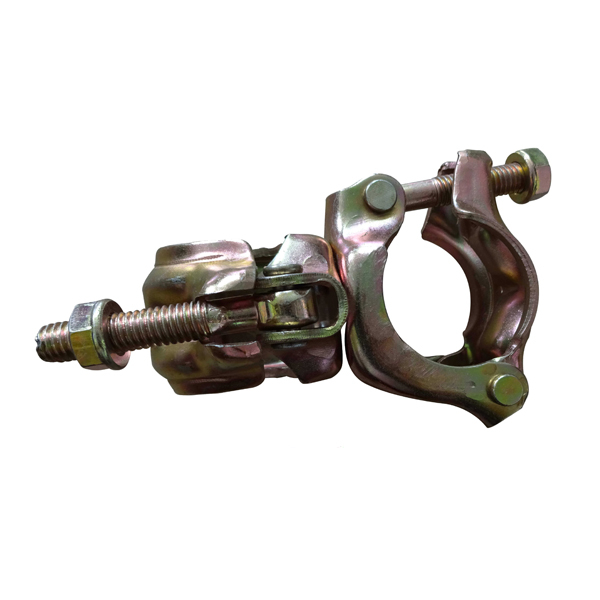

Jepun, jenis Korea ：

Terutamanya digunakan untuk sistem perancah di Jepun & Korea.

Mengikut proses pengeluaran yang berbeza, terdapat tiga jenis berikut:

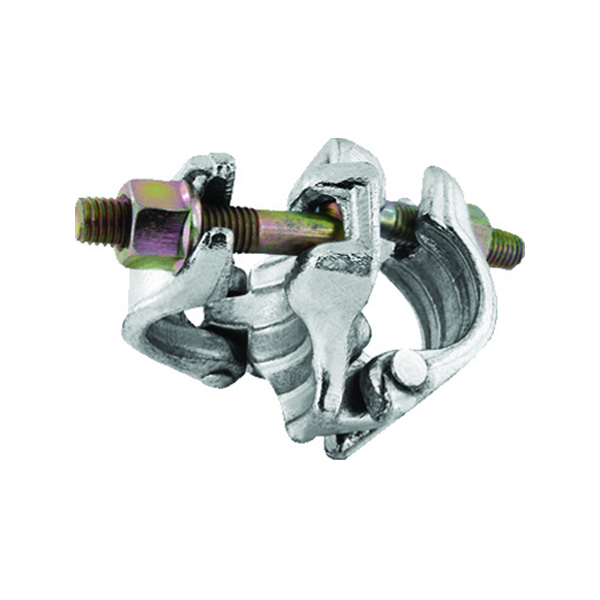

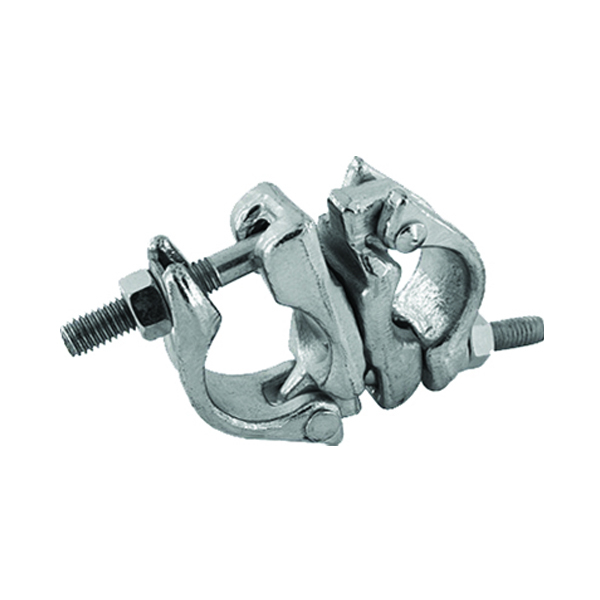

Pengganda perancah yang dipalsukan : Proses pengeluaran ini boleh membawa kepada hasil bahawa ketangguhan perancah perancah akan dijamin sambil memastikan kekuatan. Di sinilah coupler scaffold palsu lebih tinggi daripada pengganding yang ditekan dan coupler casting. Gunakan relau elektrik frekuensi tinggi untuk memanaskan keluli struktur karbon spesifikasi yang sepadan dengan keadaan austenit pada 950 ° -1050 ° C, dan menjalani penempatan satu kali 300-600kn untuk memperbaiki struktur dan sifat mekanikalnya, meningkatkan ketahanan produk dan melindungi kekuatannya.

Pengganding perancah palsu:

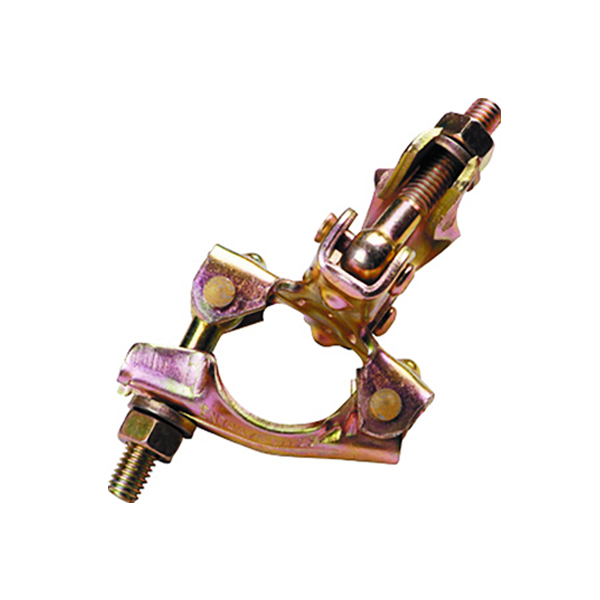

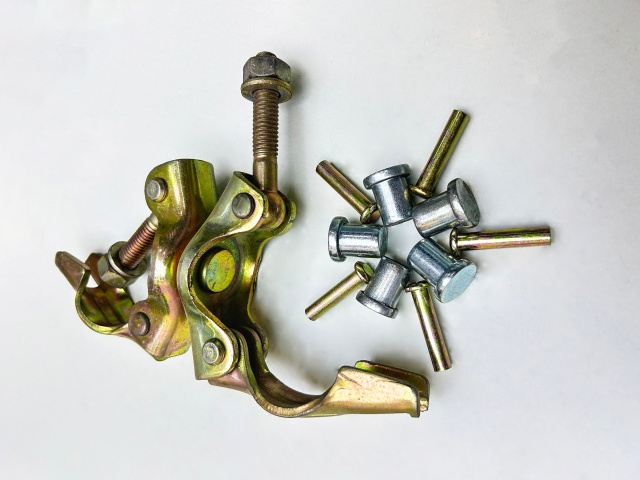

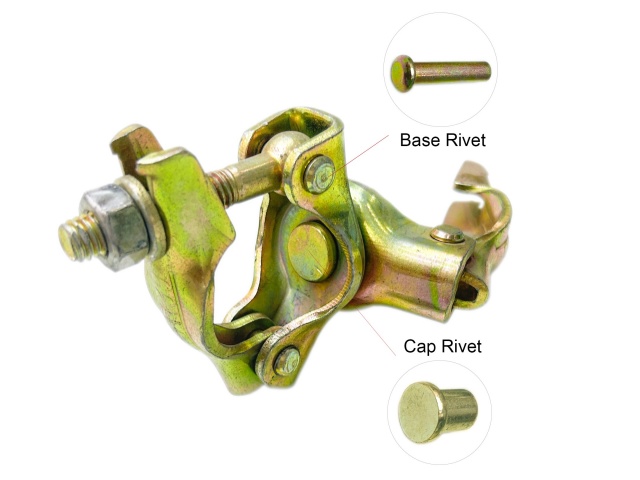

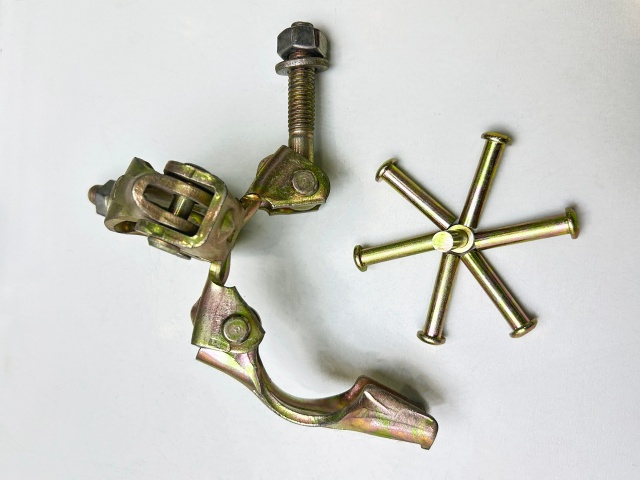

Pengganding yang ditekan:

Coupler yang ditekan: Berbanding dengan pengganding palsu, pengganding yang ditekan mempunyai kelebihan harga dan terutama membuat beberapa produk kekosongan yang tidak dapat dihasilkan dengan memalsukan proses, menggunakan Q235, Q355, SPHC dan gred plat keluli yang lain, Berbanding dengan pengganding palsu, ia mempunyai kelebihan harga tertentu, dan ia juga membuat jurang pengeluaran yang tidak dapat direalisasikan oleh beberapa pengganding teknologi.

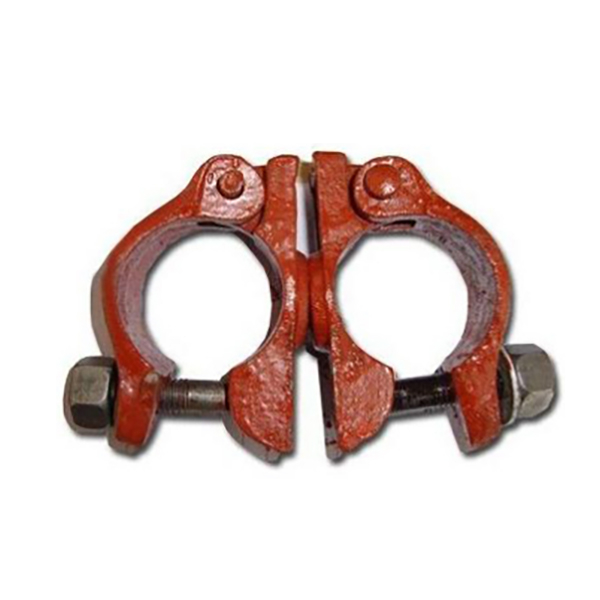

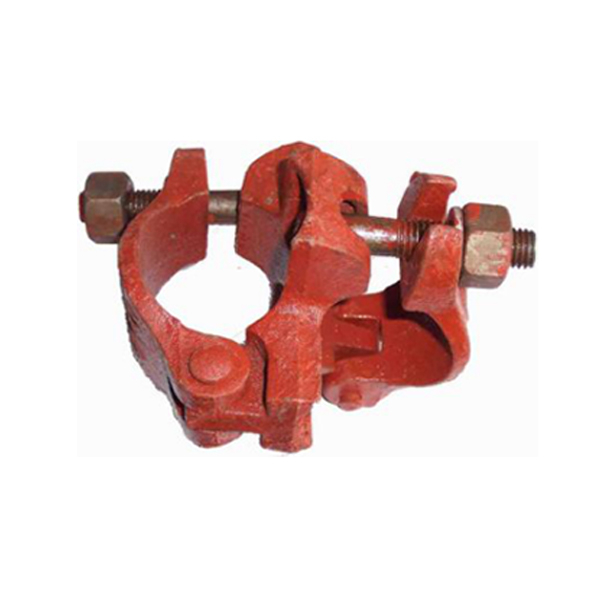

Casting coupler:

Casting couplers: Malah pemutus perancah coupler mempunyai kekerasan yang tinggi kelemahannya yang lemah yang tidak dapat diatasi akhirnya membawa kepada penurunan dalam bahagian pasaran tahun demi tahun. Panaskan tembaga dan besi ke keadaan cair, tuangkannya ke dalam acuan pemutus, sejuk secara semulajadi, dan kemudian berkumpul mempunyai ciri -ciri kecekapan pengeluaran yang tinggi, kitaran pengeluaran cepat dan kos rendah. Oleh kerana ciri -ciri casting yang tidak dapat diatasi: kekerasan yang tinggi tetapi ketangguhan yang lemah, bahagian pasaran semakin merosot tahun demi tahun.

Menurut rawatan permukaan yang berbeza, ia dibahagikan kepada tiga kategori berikut:

1. HOT-Dip Galvanized Couplers: Selepas degreasing, ickling, mencelup, dan pengeringan, pengganding perancah direndam dalam penyelesaian zink cair untuk tempoh tertentu dan kemudian dikeluarkan.

2. Penggali electro-galvanized: pengganding elektro-galvanized adalah pengganding perancah yang perlu diproses dengan menanam dan mengikat dengan peralatan elektrolisis, kemudian masukkannya ke dalam larutan garam zink, dan kemudian sambungkan elektrod negatif peralatan elektrolisis; Letakkan plat zink di seberang sekeping dan sambungkannya ke elektrod positif peranti elektrolisis, hidupkan kuasa, dan gunakan pergerakan arah arus dari elektrod positif ke elektrod negatif untuk secara beransur -ansur mendepositkan lapisan zink pada permukaan coupler.

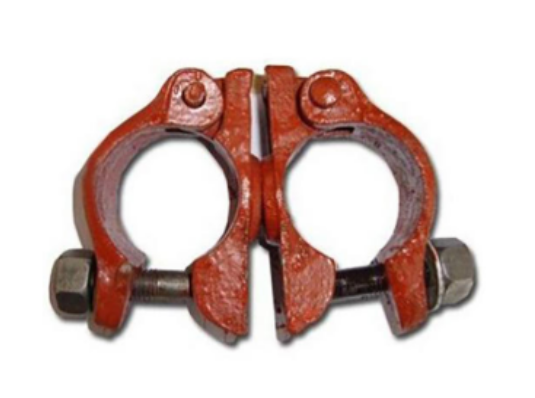

3. Kejatuhan cat dilindungi: Cat semburan adalah kaedah salutan yang disembur melalui pistol semburan atau pengabut cakera, tersebar ke dalam titisan seragam dan halus dengan tekanan atau daya sentrifugal, dan digunakan pada permukaan pengganding.

Berikut adalah bahagian standard yang digunakan dalam potongan: skru, kacang, gasket dan maklumat lain:

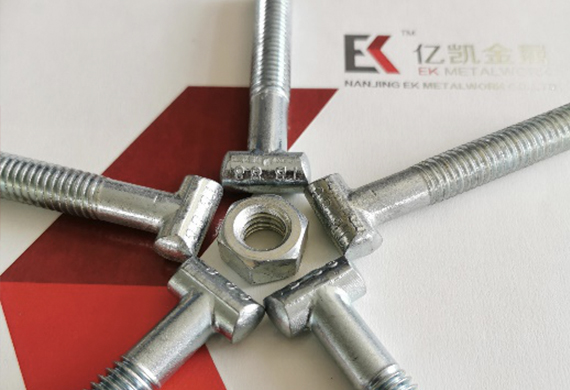

Jenis biasa: T-bolt, bolt mata, bolt akhir berpecah. Diameter enam bolt coupler biasa, panjang bolt yang berkesan dan negara -negara yang berkenaan adalah seperti berikut:

CommonType: kacang heksagon, kacang sayap, kacang flange.
Menurut saiz perengkuh di negara -negara yang berbeza, saiz kacang coupler umum adalah 19mm, 21mm, 22mm, dan 23mm. Antaranya, kacang 19mm biasanya digunakan dalam pengganding perancah di Jepun, Korea Selatan dan beberapa negara Asia Tenggara, kacang 21mm biasanya digunakan dalam pengganding yang berkaitan di United Kingdom dan Negara Komanwel, dan kacang 22mm sesuai untuk sistem perancah di Amerika Syarikat, Jerman dan beberapa negara Eropah. , Dan kacang 23mm digunakan terutamanya di Australia.

Diameter bolt dan lebar unit dan ketinggian kacang heksagon biasa ditunjukkan dalam jadual berikut:

Lebar di seluruh rumah untuk kacang heksagon, dan menggunakan negara
Lebar	21	United Kingdom dan Komanwel Negara
Lebar	22	Amerika Syarikat, Jerman dan beberapa negara Eurupean
Lebar	23	Australia
Lebar	19	Jepun, Korea Selatan dan beberapa negara Asia Tenggara

	Bolt dia.	Lebar merentasi flat	Ketinggian	Lebar merentasi flat	Ketinggian	Lebar merentasi flat	Ketinggian
Kacang hexagon	1/2 '	S21	H11	S22	H11	S23	H11
Kacang hexagon		SF21	H14	SF22	H14	SF23	H14
Kacang hexagon		SF21	H19	SF22	H19	SF23	H119
Kacang hexagon		S21	H15
Kacang hexagon	M14	S22	H11	S23	H11
Kacang hexagon		SF22	H14	SF23	H14
Kacang hexagon		SF22	H19	SF23	H119

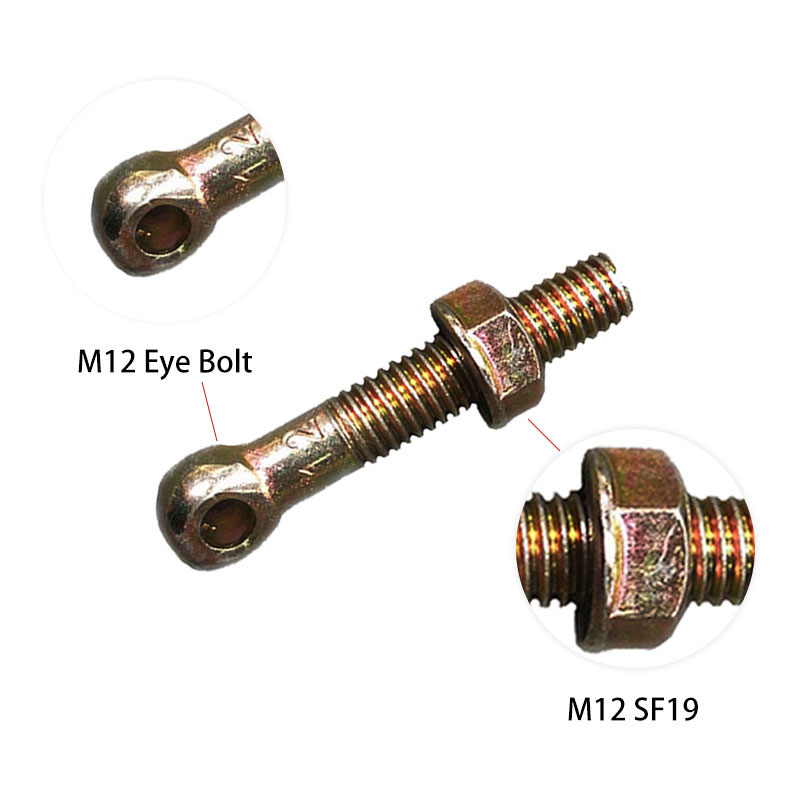

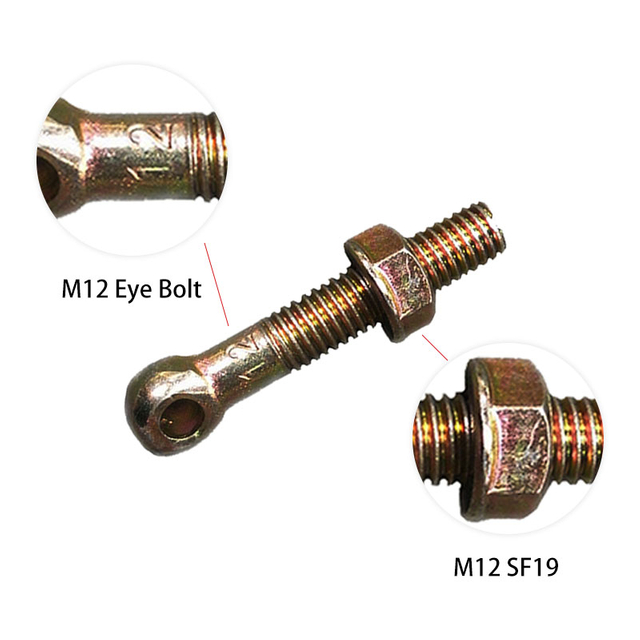

Kacang hexagon	M12	SF19	H9

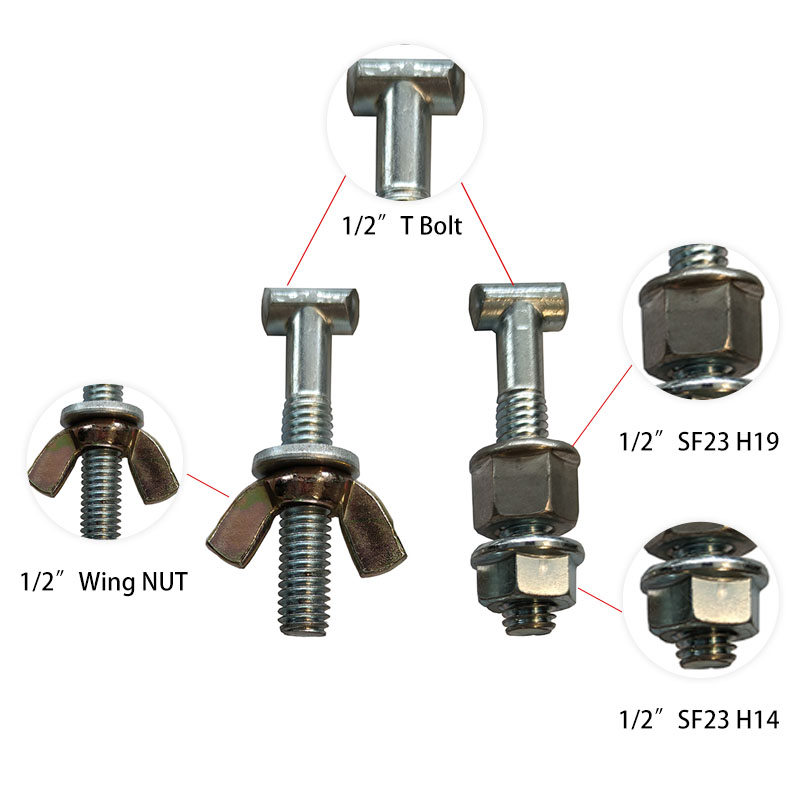

Kacang sayap	1/2

	Dia.	Panjang panjang / panjang bolt	Gunakan

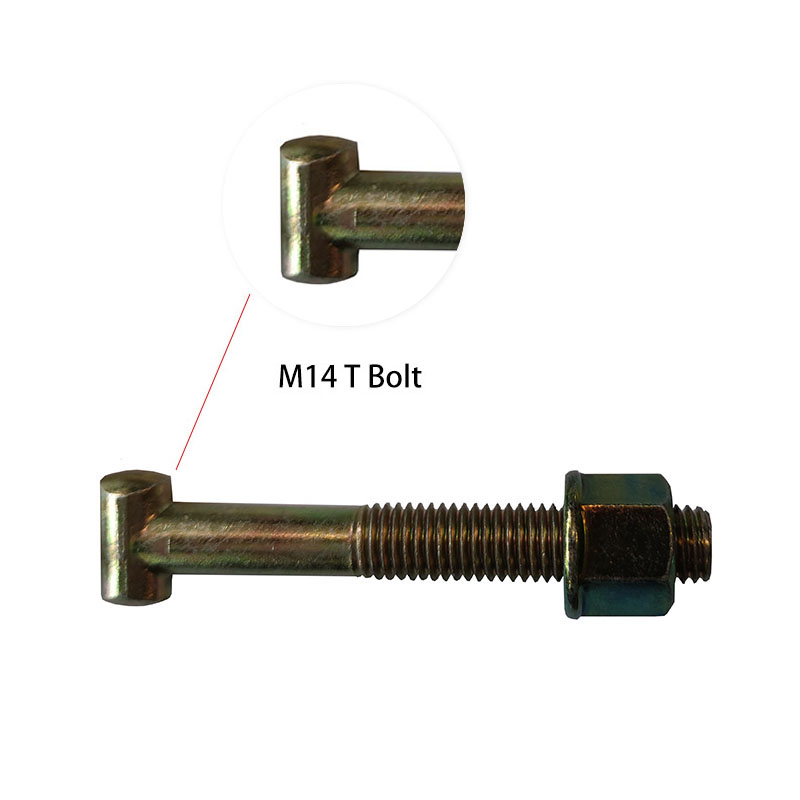

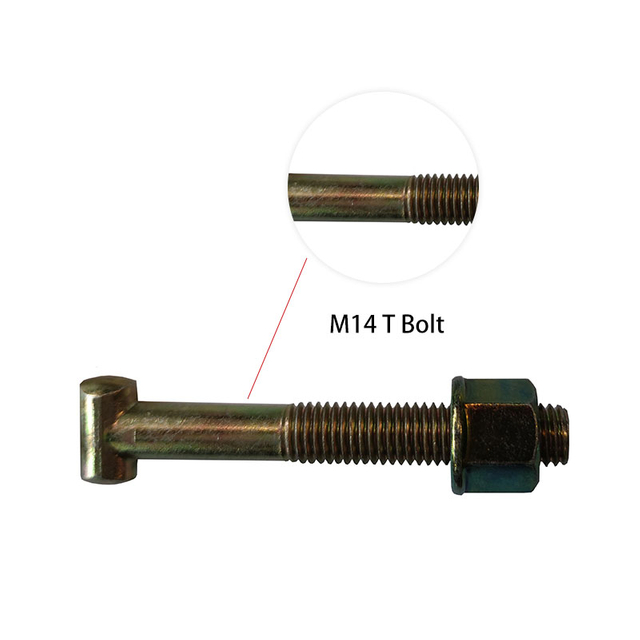

T-bolt	1/2	75-88	United Kingdom dan Komanwel Negara
	M14	75-87	Amerika Syarikat, Jerman dan beberapa negara Eurupean
	M14	98-110	Amerika Syarikat, Jerman dan beberapa negara Eurupean

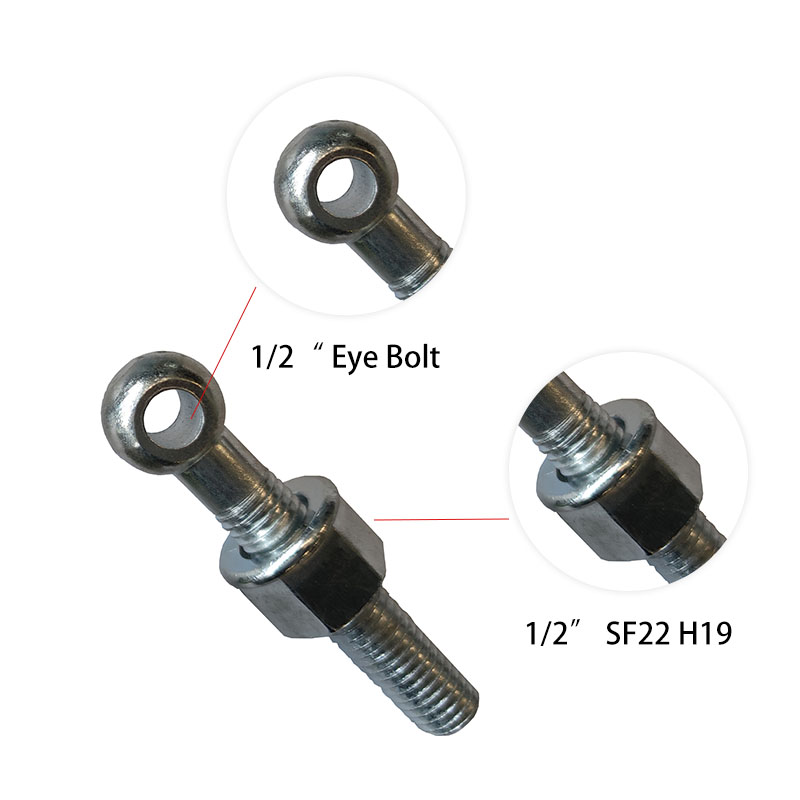

Bolt mata	1/2	67-86	United Kingdom dan Komanwel Negara
	M12	57-73	United Kingdom dan Komanwel Negara
	M14	70-90	Amerika Syarikat, Jerman dan beberapa negara Eurupean
Pemisahan akhir bolt	1/2	45-82	Untuk Putlog Coupler, BRC, dll.

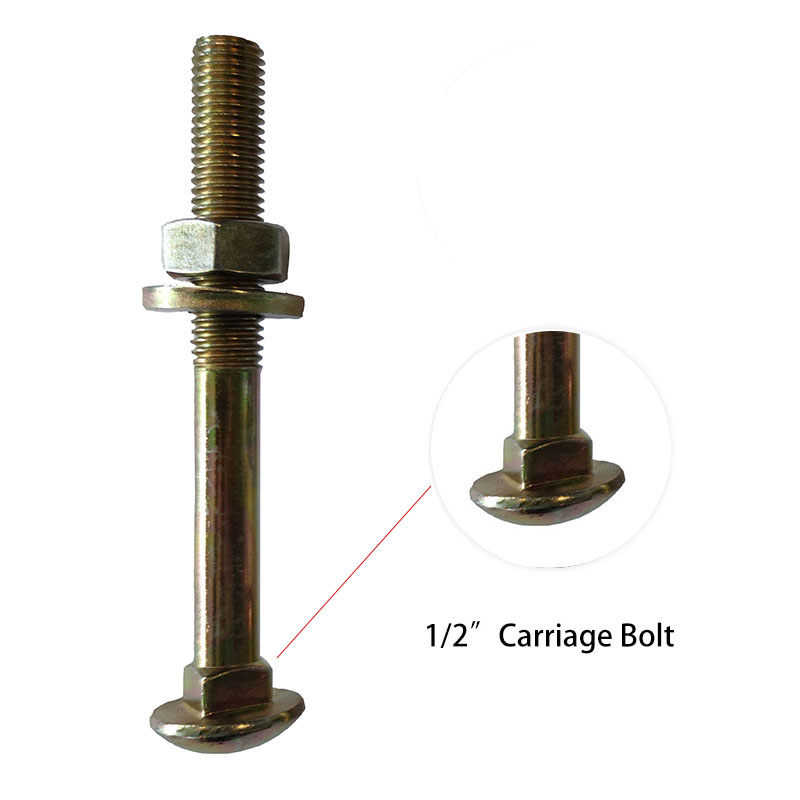

Bolt pengangkutan	1/2	116-125	Untuk pengapit luar tiub, pengapit sejagat, dll.
Bolt pengangkutan	1/2	85-92	Untuk pengapit luar tiub, pengapit sejagat, dll.
Hexagon Bolt	M16	72-80	Untuk pengganding girder, pin bersama DF
T-bolt rata	1/2	66-76	Untuk pengganding Itali

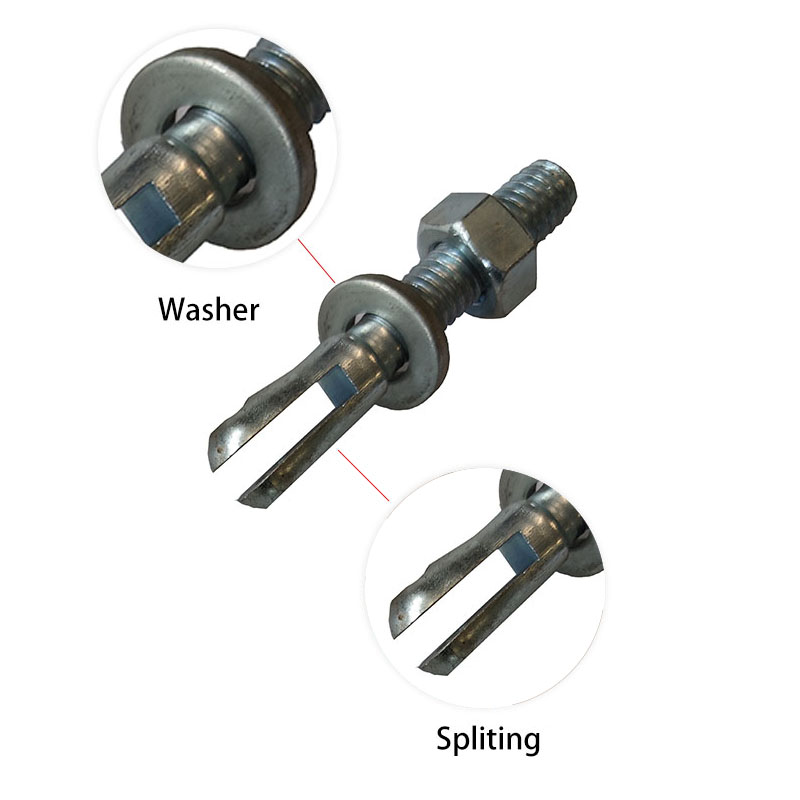

Ketebalan dan diameter dalaman/luar mesin basuh adalah seperti berikut:

Ketebalan

Inner / Outer Dia.

Mesin basuh

3.5

13-26

Mengikut senario penggunaan yang berbeza dan saiz paip tembaga yang berlainan, spesifikasi coupler yang paling biasa digunakan ialah: 48.3*48.3. Terdapat juga beberapa spesifikasi khas seperti yang ditunjukkan dalam jadual berikut:

Mengikut saiz yang berbeza

Ganda	Swivel coupler
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

Coupler perancah kami telah memperoleh banyak sijil antarabangsa, seperti EN 74-1: 2005 dan EN 74-1: 2005 klausa 7.4.3, dll.

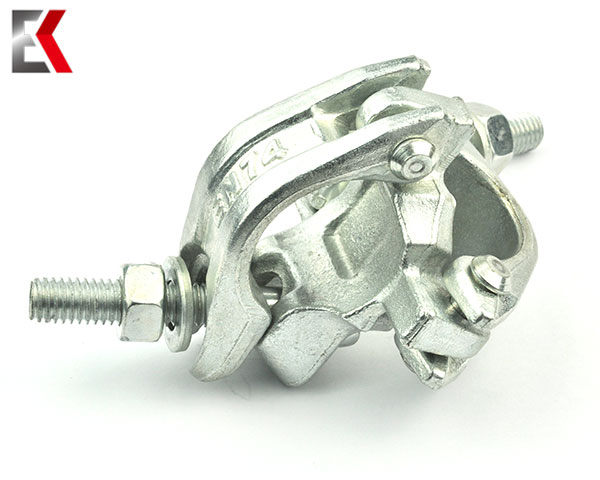

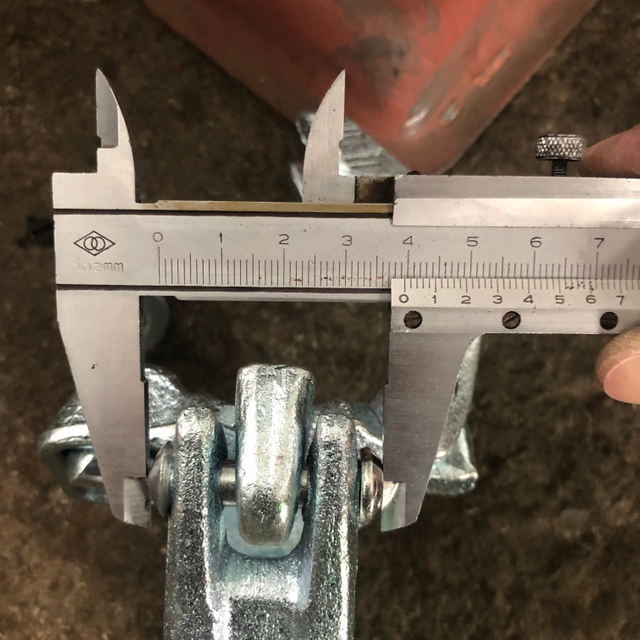

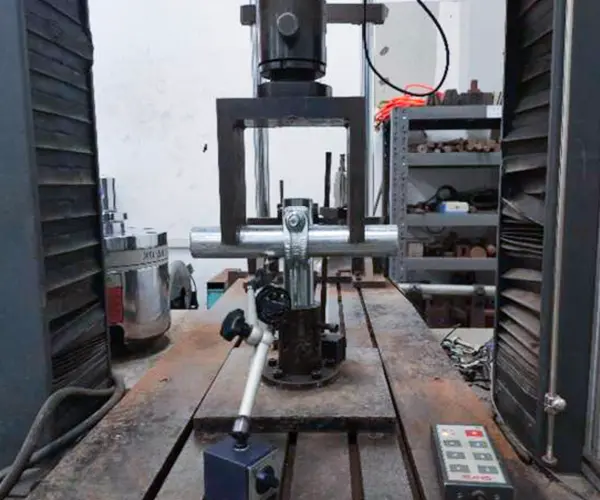

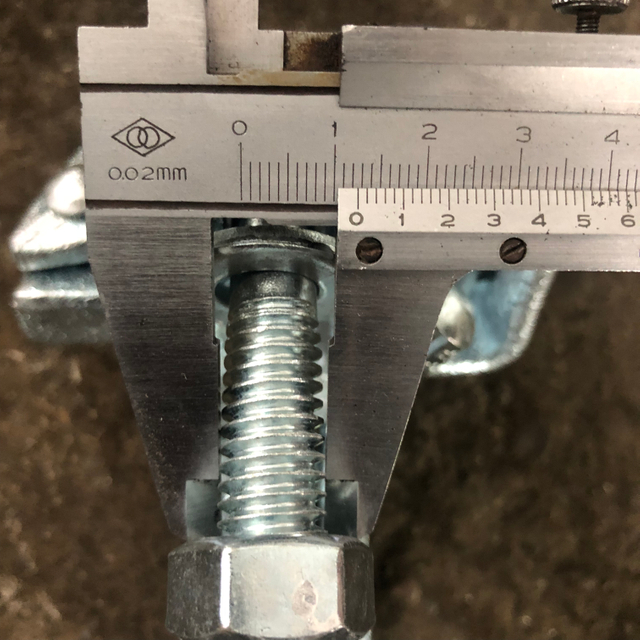

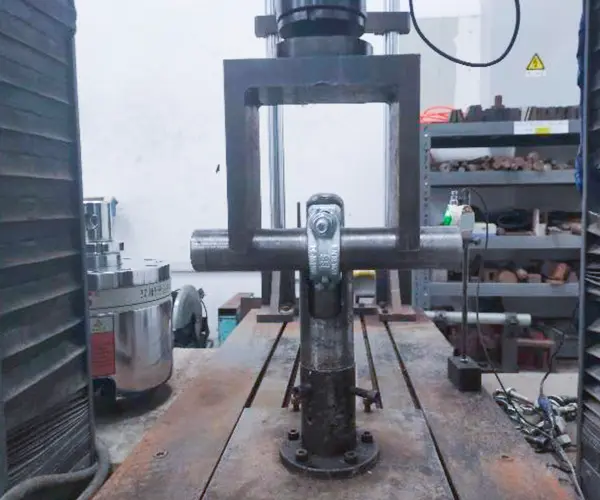

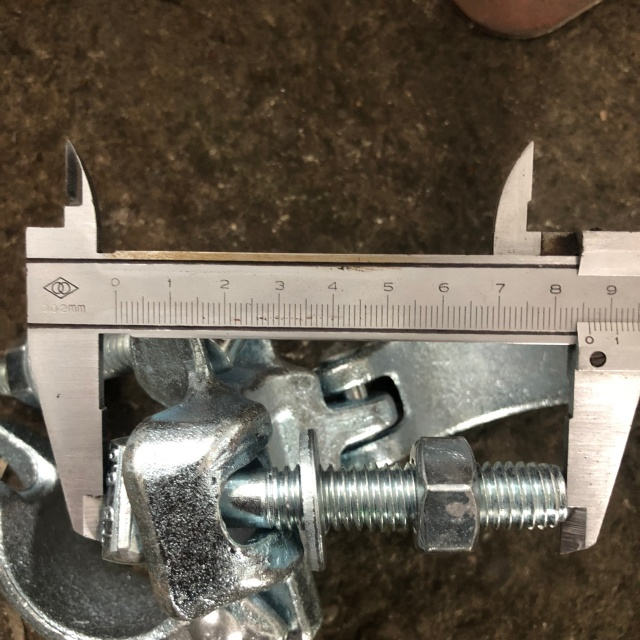

Drop coupler double palsu

Dalam ujian (daya tergelincir)
Dalam ujian (daya kegagalan)

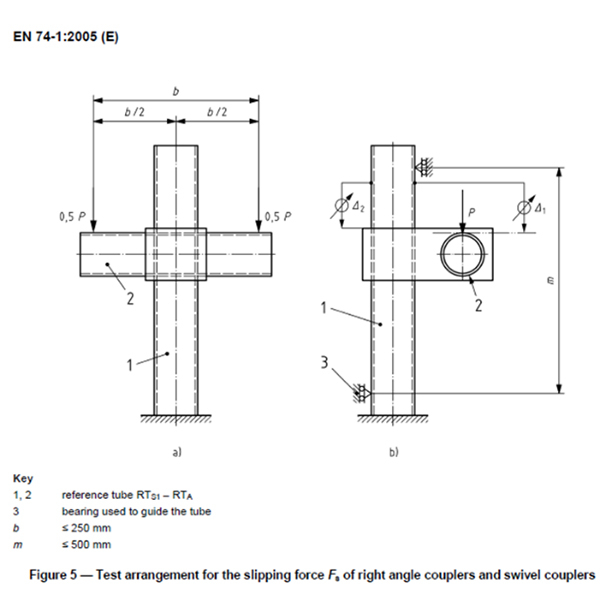

Daya tergelincir: Kali pertama tekanan digunakan, apabila tekanan lebih besar daripada 10kn, jarak gelongsor paip keluli perancah harus kurang dari 7mm. Hasil ujian adalah: Apabila tekanan adalah 10.6kn, jarak gelongsor paip keluli pada coupler kurang dari 7mm, yang memenuhi keperluan standard.
Tekanan kedua digunakan, apabila tekanan lebih besar daripada 15kn, jarak gelongsor paip keluli pada coupler hendaklah antara 1mm-2mm. Hasil ujian adalah: di bawah tekanan 30kn, jarak gelongsor ujian kedua adalah kurang dari 1mm, yang konsisten dengan tuntutan.

Kegagalan Kegagalan: Berat galas pengganding perancah mesti mencapai 20kn. Hasil ujian: Ia boleh menanggung berat 24kn, dan rintangan merosakkan pengganding mencapai standard.

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Kekuatan tergelincir	EN 74-1: 2005
2	Daya kegagalan	EN 74-1: 2005

Hasil ujian:

Klausa ujian	Item ujian	Keperluan ujian	Hasil ujian	Kesimpulan
7.2.1	Kekuatan tergelincir	△ 1≤7mm, FS, 5%≥10.0kn	△ 1 = 7mm, FS, 5%= 15.88kn	Lulus
7.2.1	Kekuatan tergelincir	1mm≤ △ 2 ≤2mm, fs, 5% ≥15.0kn	1mm≤ △ 2 ≤2mm, fs, 5%= 15.91kn	Lulus
7.2.2	Daya kegagalan	FF, 5%/γr2 ≥30.0kn	FF, 5%/γr2 = 50.63kn	Lulus

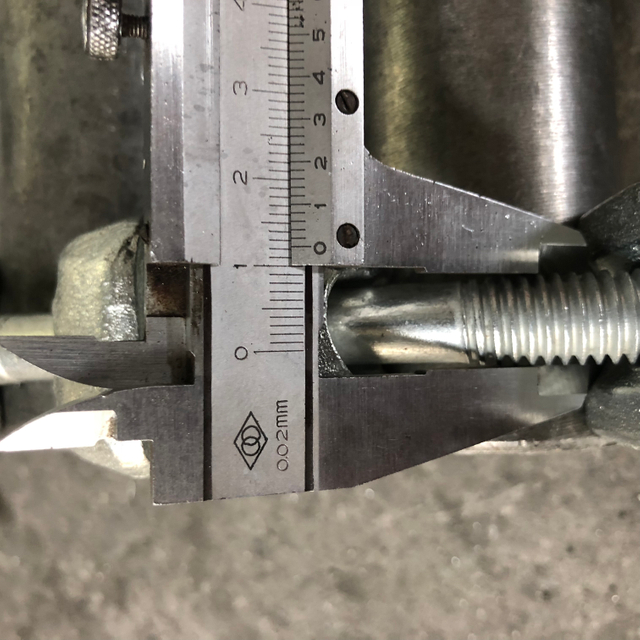

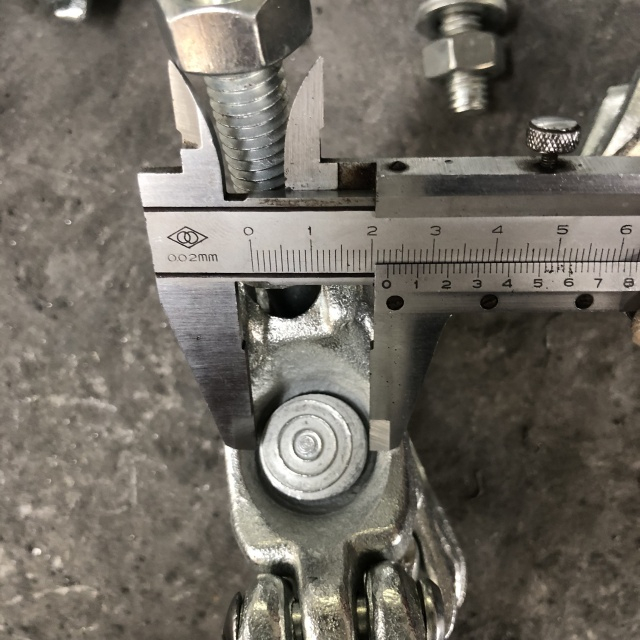

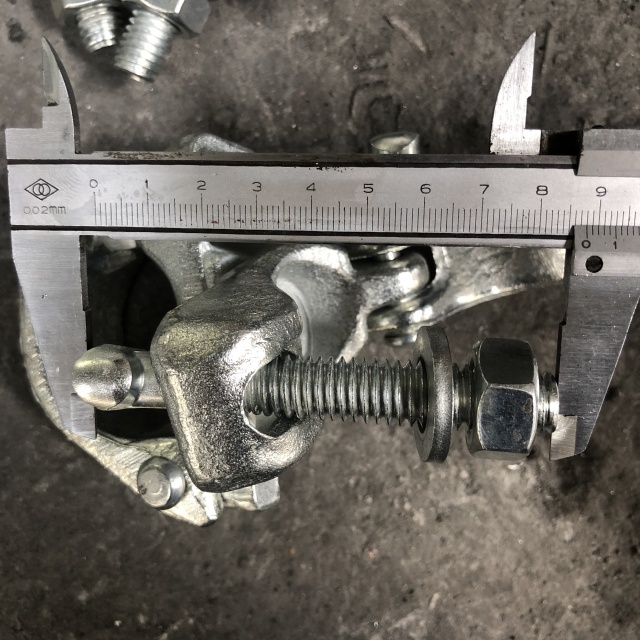

Drop kelas swivel coupler kelas 'b '

Dalam keadaan biasa, sukar untuk mencapai gred b, tetapi kami sampai

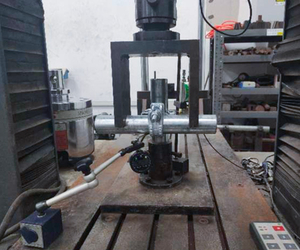

Dalam ujian (daya tergelincir)

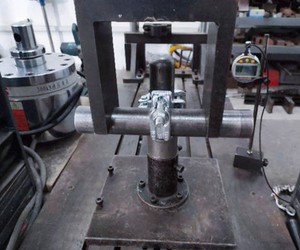

Dalam ujian (daya kegagalan)

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Kekuatan tergelincir	EN 74-1: 2005
2	Daya kegagalan	EN 74-1: 2005

Hasil ujian:

Klausa ujian	Item ujian	Keperluan ujian (Swivel coupler, kelas b)	Hasil ujian	Kesimpulan
7.2.1	Kekuatan tergelincir	△ 1≤7mm, FS, 5%≥10.0kn	△ 1≤7mm, FS, 5%= 10.6kn	Lulus
7.2.1	Kekuatan tergelincir	1mm≤ △ 2 ≤2mm, fs, 5% ≥15.0kn	FS = 30kn, △ 2˂1mm	Lulus
7.2.2	Daya kegagalan	FF, 5%/γr2 ≥20.0kn	FF, 5%/γr2 = 24.4KN	Lulus

Di bawah keadaan biasa, sukar untuk mencapai gred B, tetapi kami mencapai.

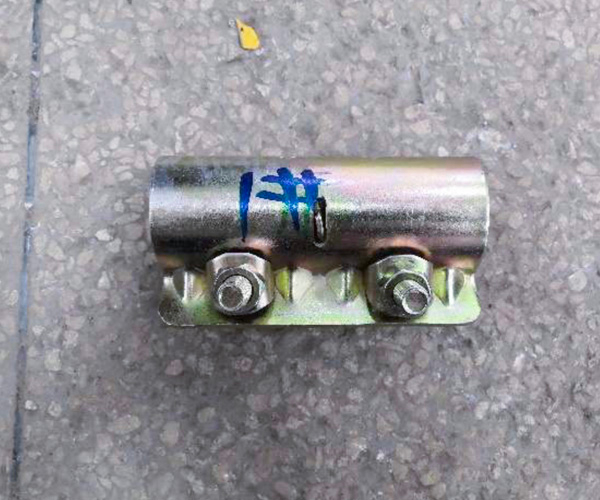

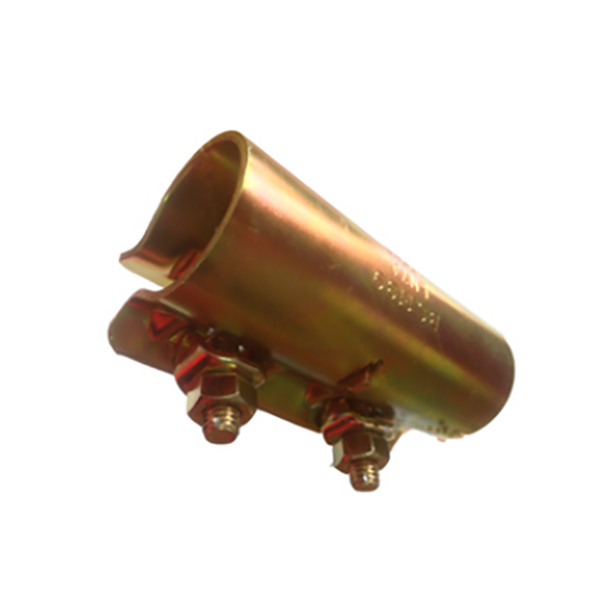

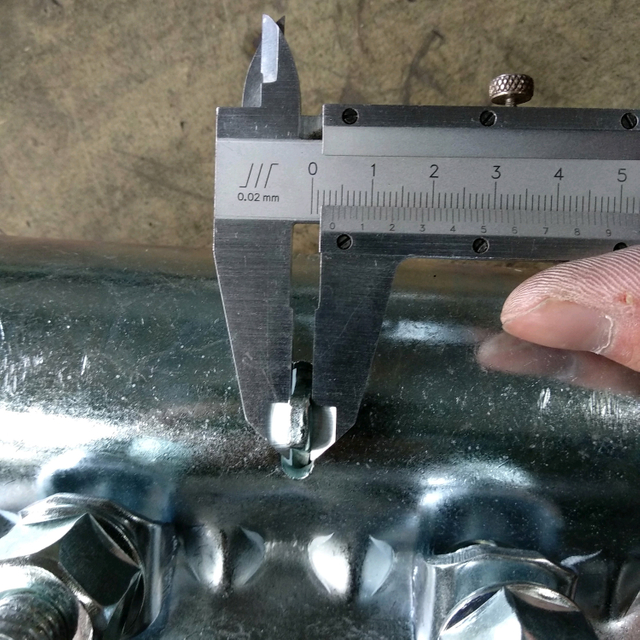

Coupler lengan yang ditekan

Dalam ujian
Selepas ujian

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Rintangan momen lentur	EN 74-1: 2005 Fasal 7.4.3
2	Kekuatan tergelincir	EN 74-1: 2005 Fasal 7.2.1

Hasil ujian:

Item ujian

Hasil ujian

Keperluan ujian

(Coupler lengan, kelas b)

Kesimpulan

Rintangan momen lentur

△ 4= 5mm, m b , 5% = 1.43knm

△ 4= 5mm, m b , 5% ≥1.4knm

Lulus

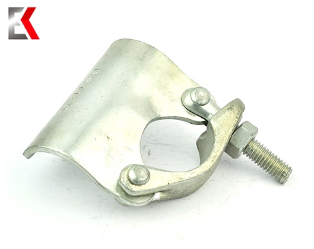

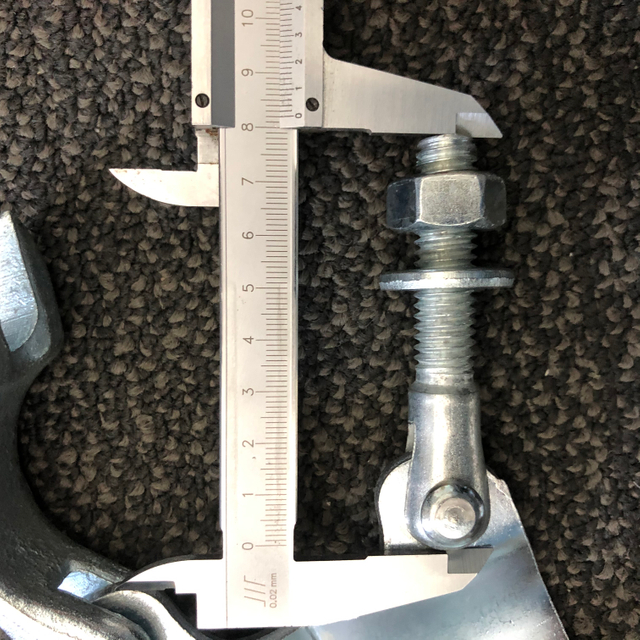

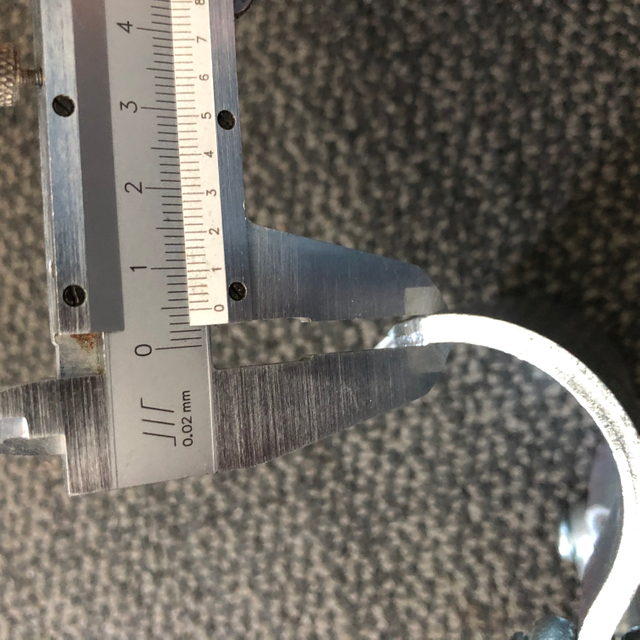

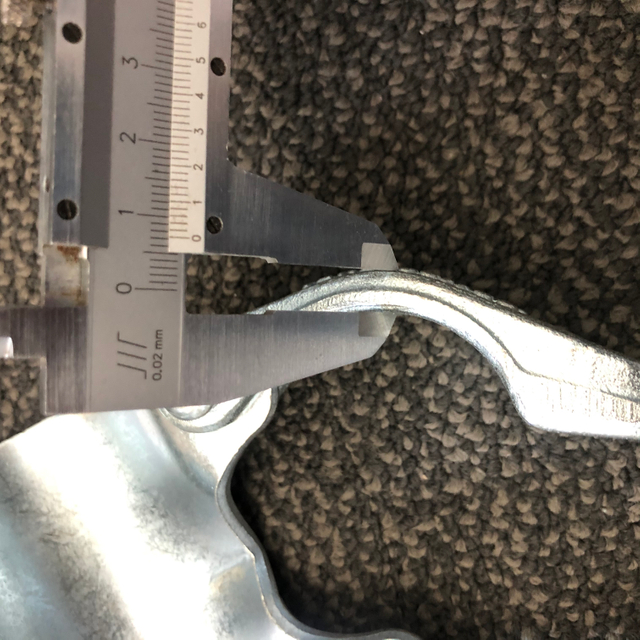

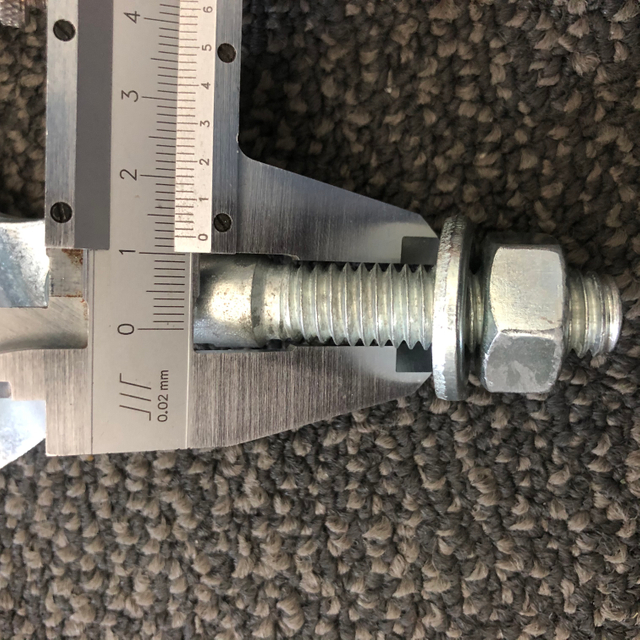

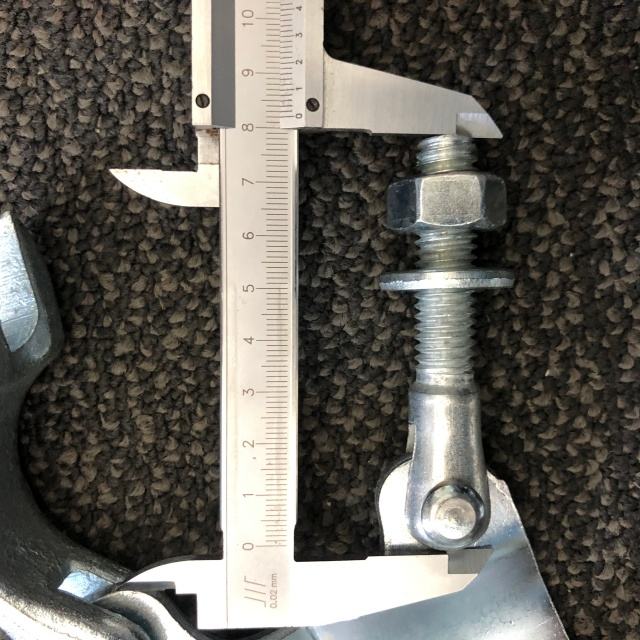

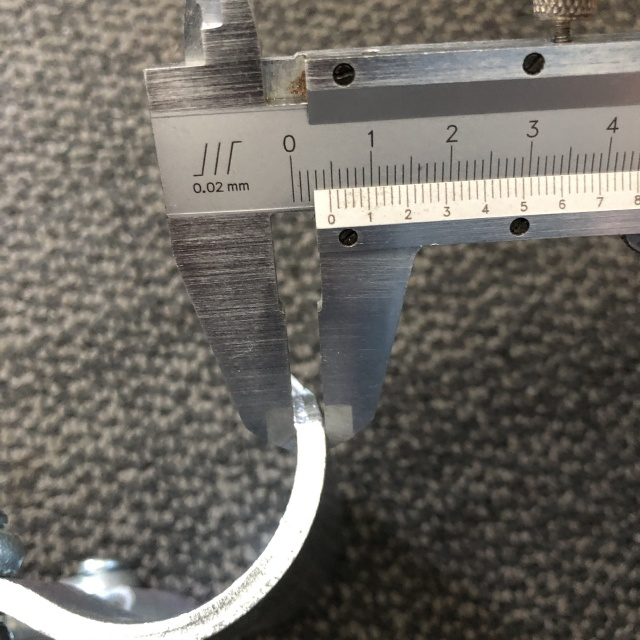

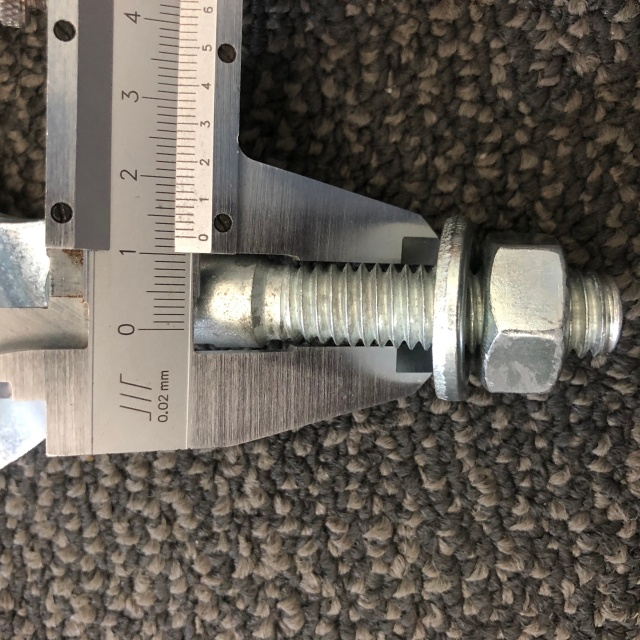

Putlog / Wrapover Coupler

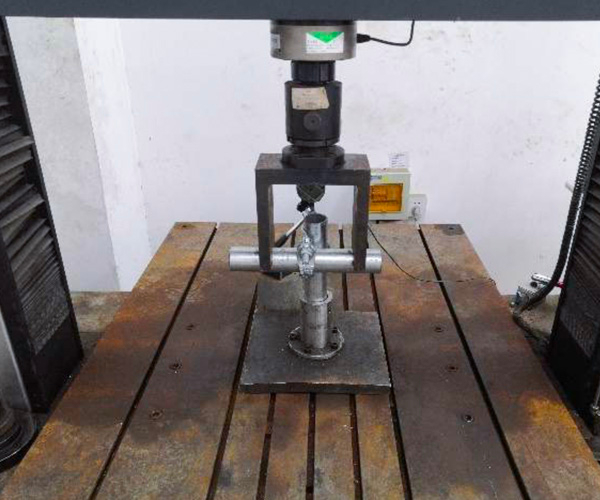

Dalam ujian

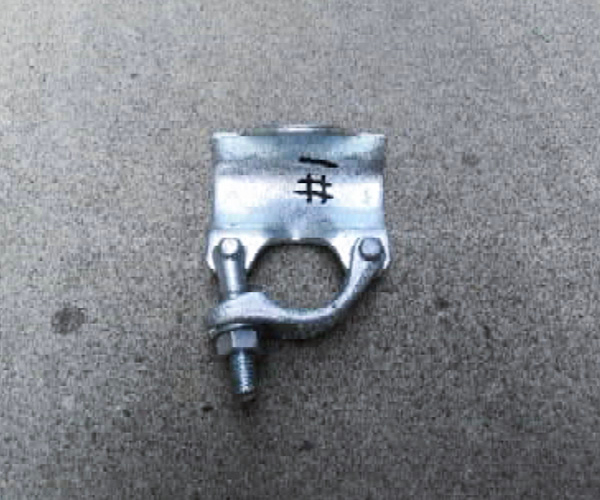

Selepas ujian

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Rintangan tergelincir	BS 1139-2.2: 2009+A1: 2015 Fasal 7 & Lampiran A.2

Hasil ujian:

Item ujian	Hasil ujian	Keperluan ujian	Kesimpulan
Rintangan tergelincir	1mm≤ △ 2 ≤2mm, fs, 5% = 1.83kn	1mm≤ △ 2 ≤2mm, fs, 5% ≥1.04kn	Lulus

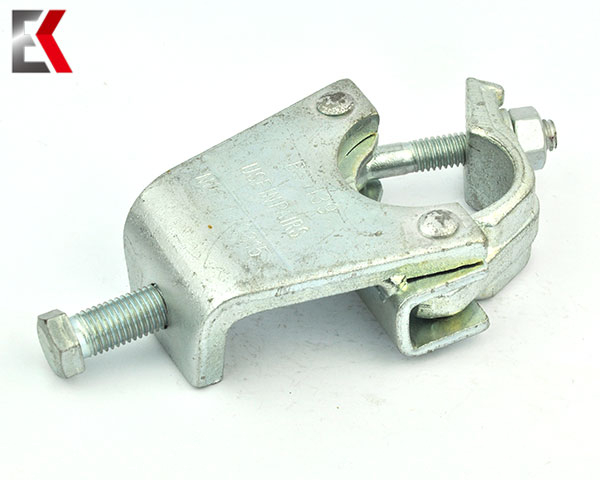

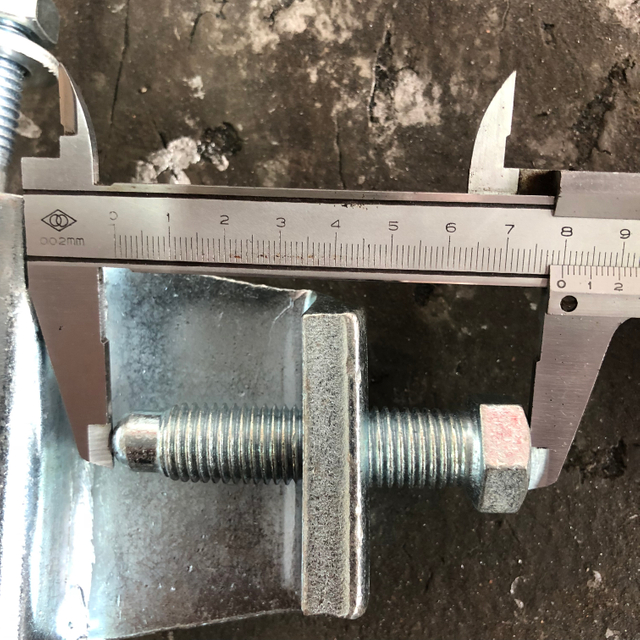

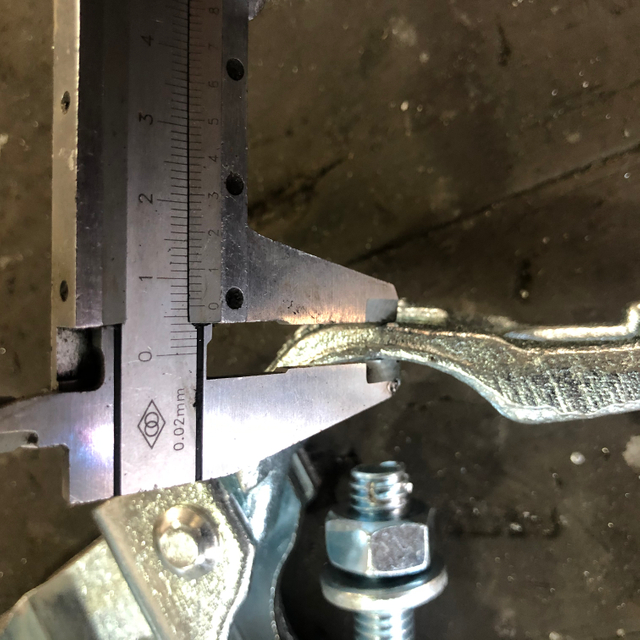

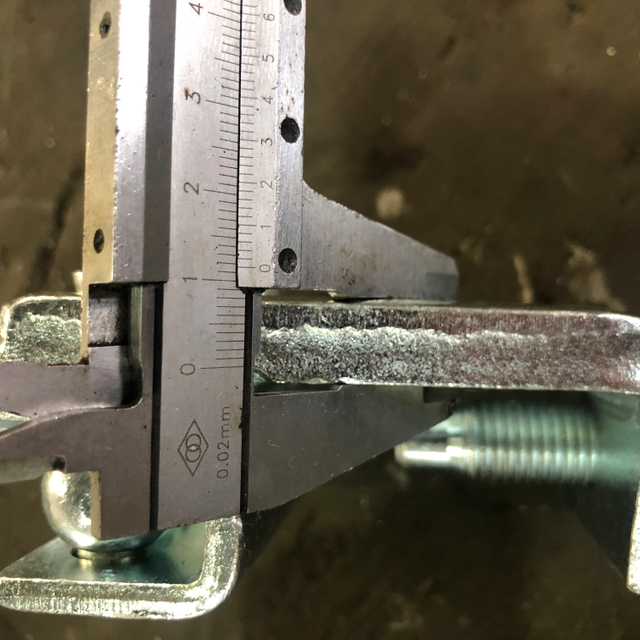

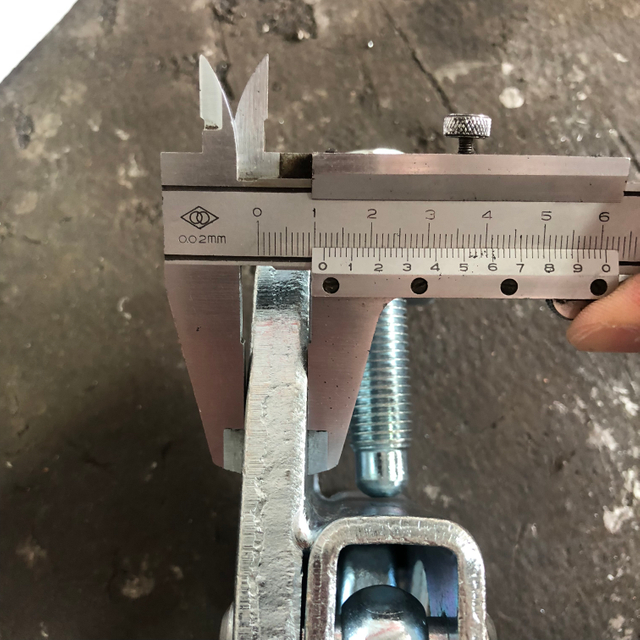

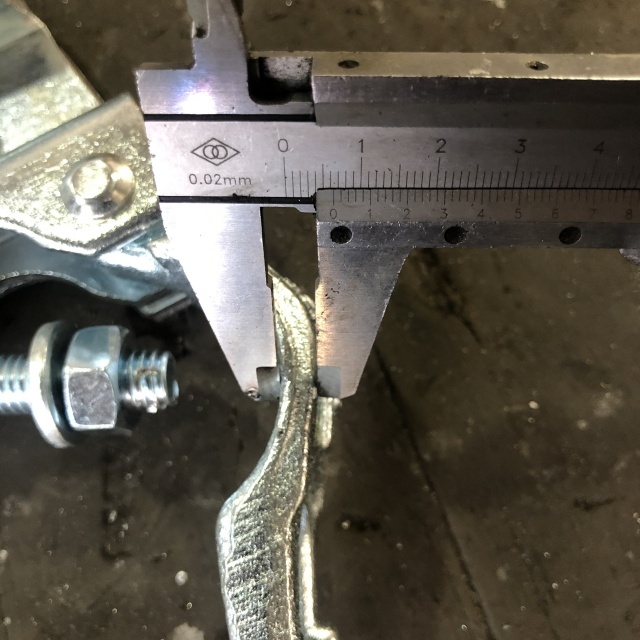

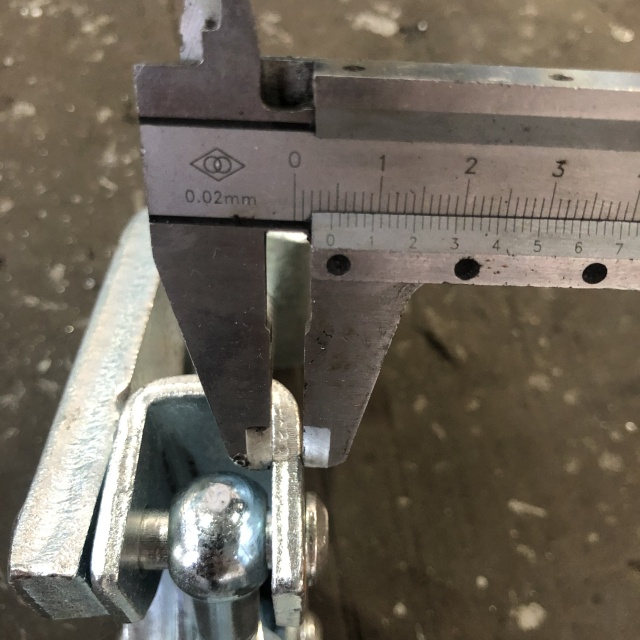

Girder / gravlock coupler

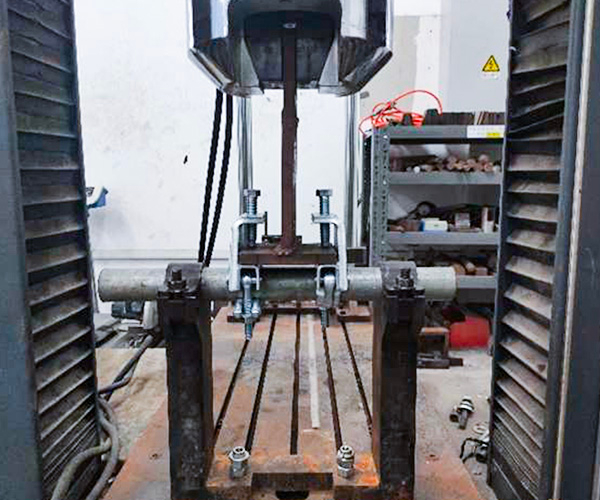

Dalam ujian (ujian kekuatan)

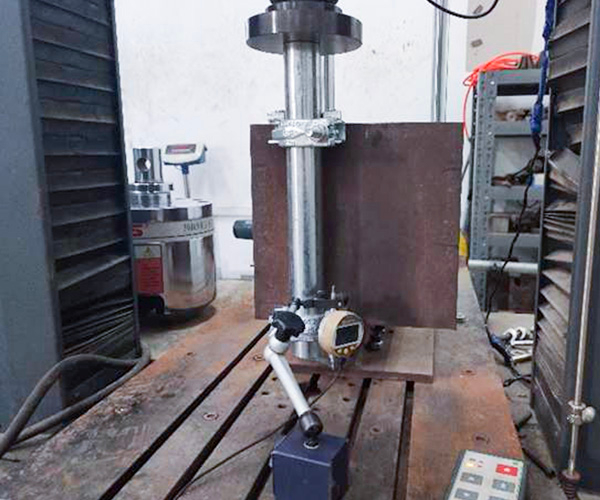

Dalam ujian (ujian slip di sepanjang tiub)

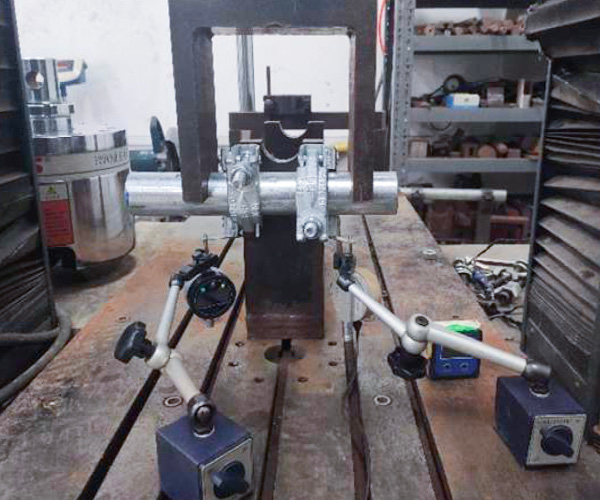

Dalam ujian (ujian slip di sepanjang tiub flange)

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Ujian kekuatan	AS/NZS 1576.2: 2016 Lampiran L
2	Ujian slip di sepanjang tiub	AS/NZS 1576.2: 2016 Lampiran M
3	Ujian slip di sepanjang tiub bebibir	AS/NZS 1576.2: 2016 Lampiran N

Hasil ujian:

Klausa ujian	Item ujian	Keperluan ujian	Hasil ujian	Kesimpulan
Lampiran L.	Ujian kekuatan	P = 30.0kn, pengapit flange tidak akan menunjukkan set tetap	P = 30.0kn, pengapit flange tidak menunjukkan set tetap	Lulus
Lampiran m	Ujian slip di sepanjang tiub	P = 12.5kn, slippage ≤ 6mm	P = 12.5kn, slippage <6mm	Lulus
Lampiran n	Ujian slip di sepanjang tiub bebibir	P = 12.5kn, slippage ≤ 6mm	P = 12.5kn, slippage <6mm	Lulus

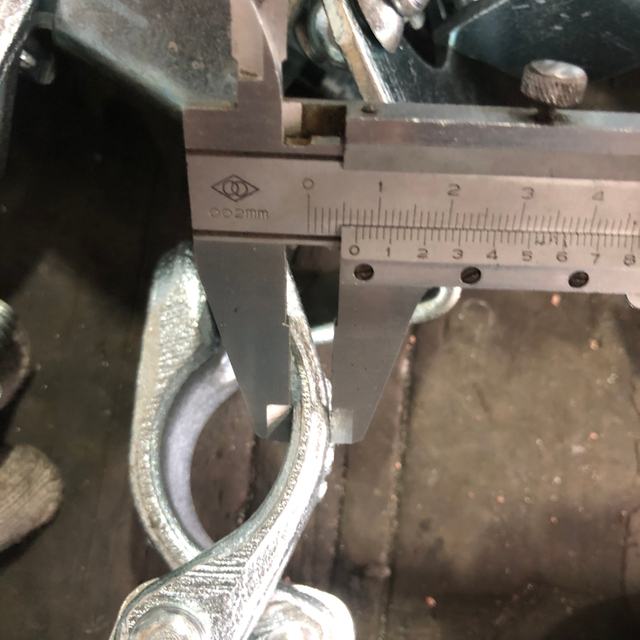

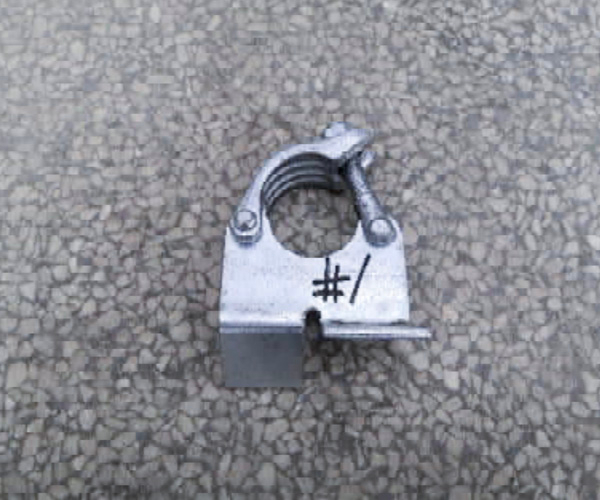

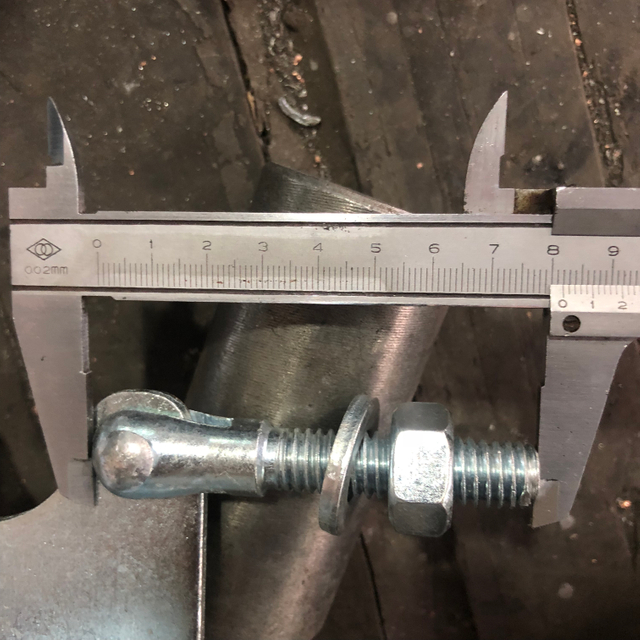

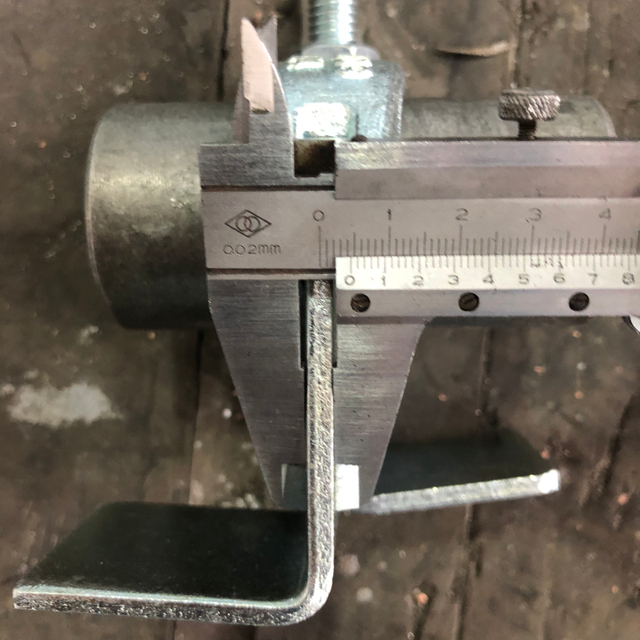

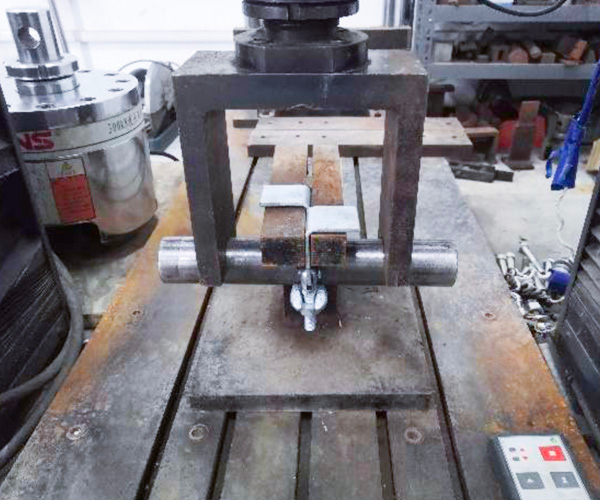

Pengapit Retaining Board

Dalam ujian
Selepas ujian

Ringkasan Keputusan:

Tidak	Item ujian	Kaedah ujian
1	Daya kegagalan	Dengan merujuk kepada EN 74-1: 2005

Hasil ujian:

Item ujian	Hasil ujian
Item ujian	1#	3#	3#	4#	5#	FP, 5%/γr2
Daya kegagalan (kN)	42.84	38.89	43.60	42.91	40.79	29.8

Pembuatan pengganding perancah

Sebagai pengilang pengganding perancah di China, perancah EK telah maju peralatan pengeluaran untuk pengganding palsu dan pengganding yang ditekan,
semua coulpers perancah yang dipalsukan menggunakan relau elektrik frekuensi tinggi untuk memanaskan spesifikasi keluli struktural ke 950-1050.

Baca lebih lanjut

Brosur Coupler Scaffolding

Berikut adalah brosur produk coupler perancah EK . Anda dapat melihat pemutus dan pengganding berbentuk khas, pengganding yang ditekan , coupler perancah lengan dan produk perancah yang lain dari risalah ini.

Muat turun

Mengapa Memilih Pengganda Perancah EK

Syarikat Perancah EK adalah pengeluar perancah China yang bermula dengan pengganding. Kami mempunyai pengalaman selama 14 tahun dalam industri perancah ini. Nilai perancah EK adalah perkhidmatan profesional, jaminan kualiti dan penghantaran cepat.
