Penyedia Perancah Ringlock yang luar biasa

Nanjing Ek Metalwork Co., Ltd. adalah pembekal utama bahan perancah Ringlock. Dengan kawalan kualiti yang ketat, kami telah melayani lebih banyak 100 pelanggan di seluruh dunia selama 10+ tahun, membekalkan komponen perancah berkualiti tinggi untuk projek-projek dari kediaman, perindustrian ke komersial.

Pelbagai saiz penuh komponen dan aksesori berkaitan tersedia untuk memenuhi keperluan setiap projek dan aplikasi. Komponen sistem perancah Ringlock telah direka bentuk dengan sambungan bersepadu kekuatan tinggi yang memudahkan pemasangan dan mengurangkan tenaga kerja. Semua bahagian sistem Ringlock dibuat mengikut piawaian berkualiti tinggi dengan menggunakan keluli gred tinggi.

Terlepas dari komponen biasa atau disesuaikan yang anda cari, anda akan mendapat penyelesaian terbaik untuk keperluan anda.

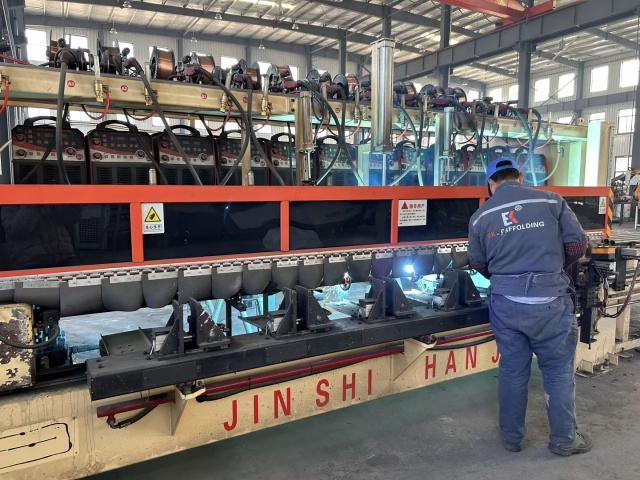

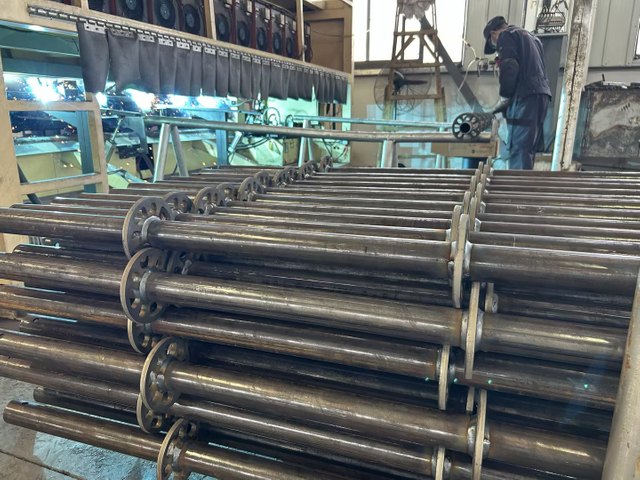

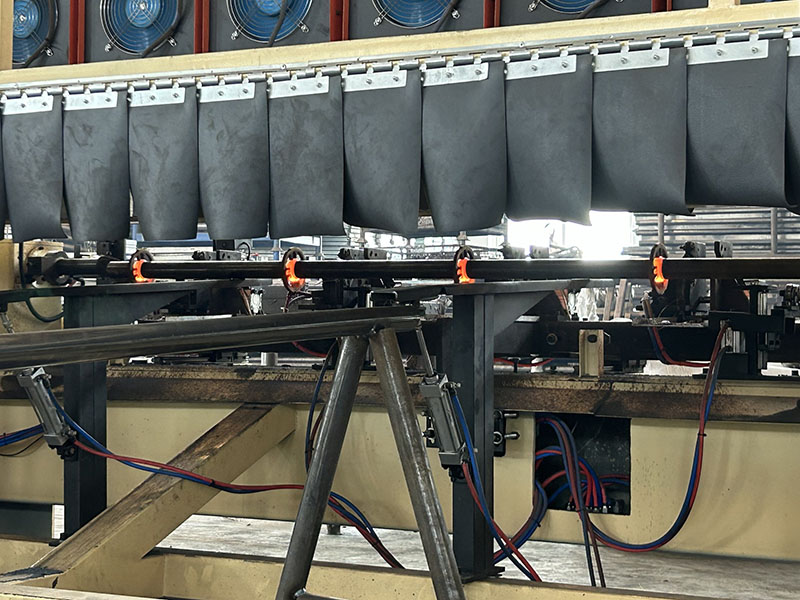

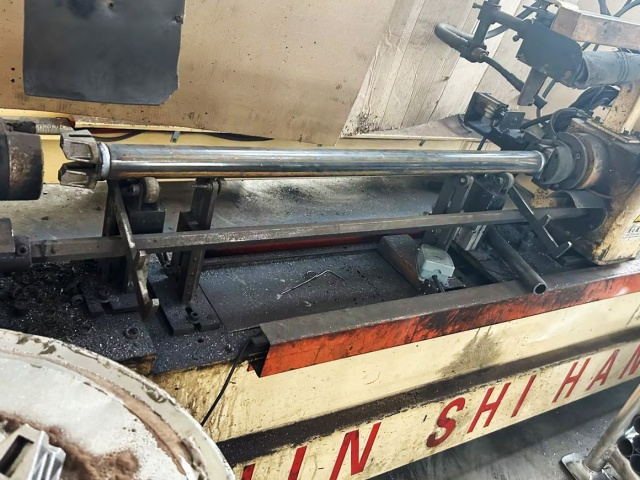

Kimpalan perancah ringlock automatik

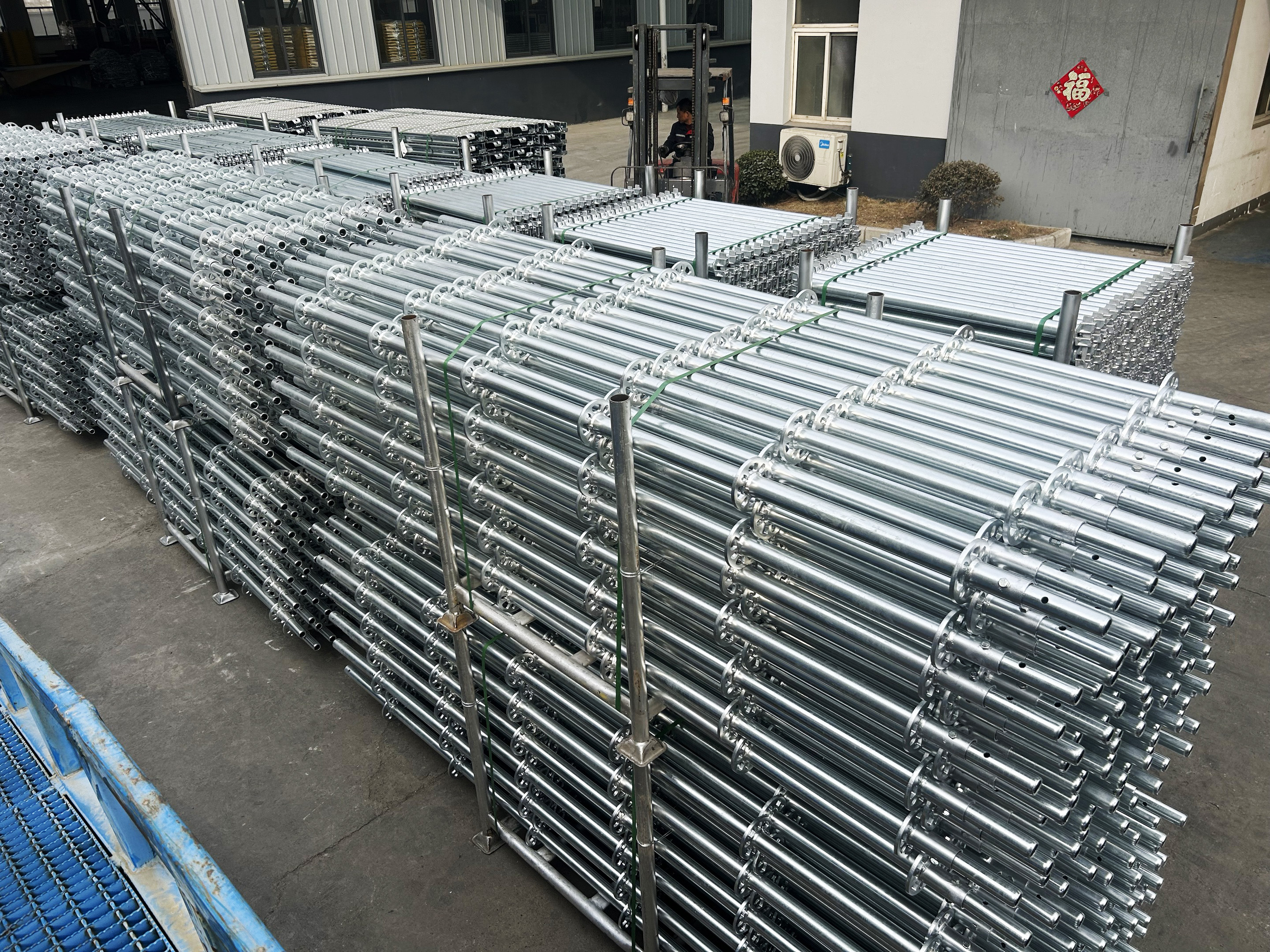

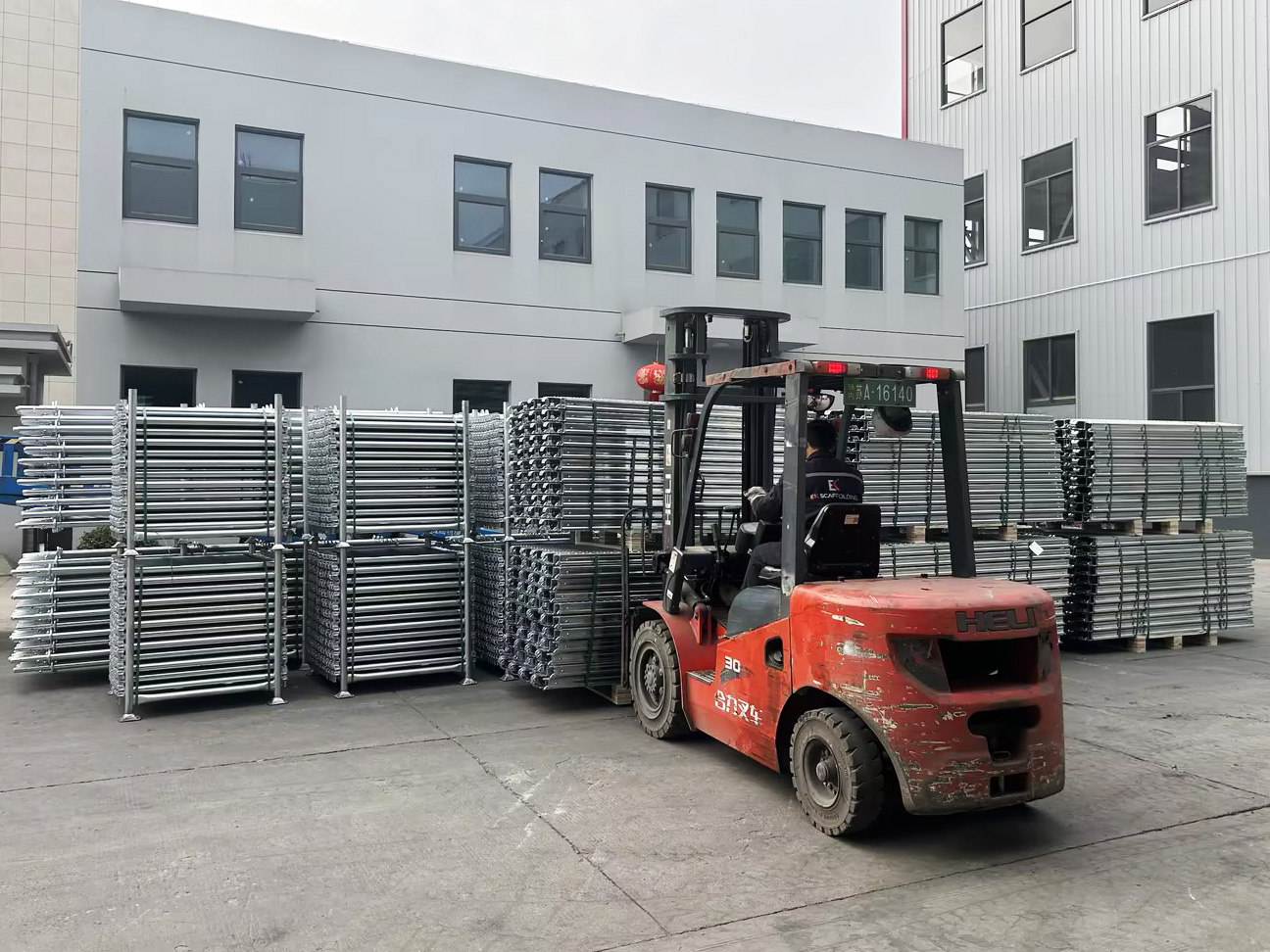

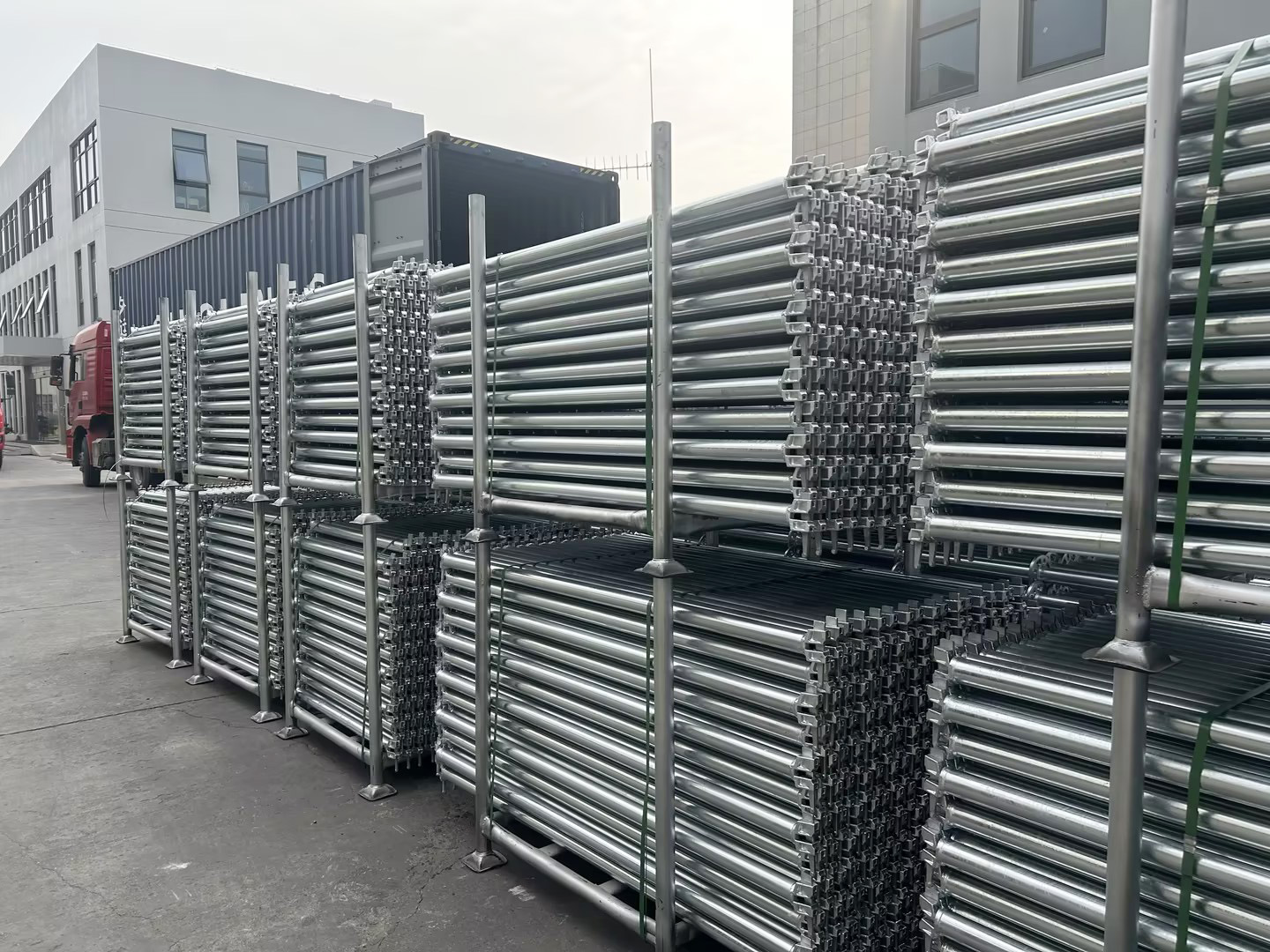

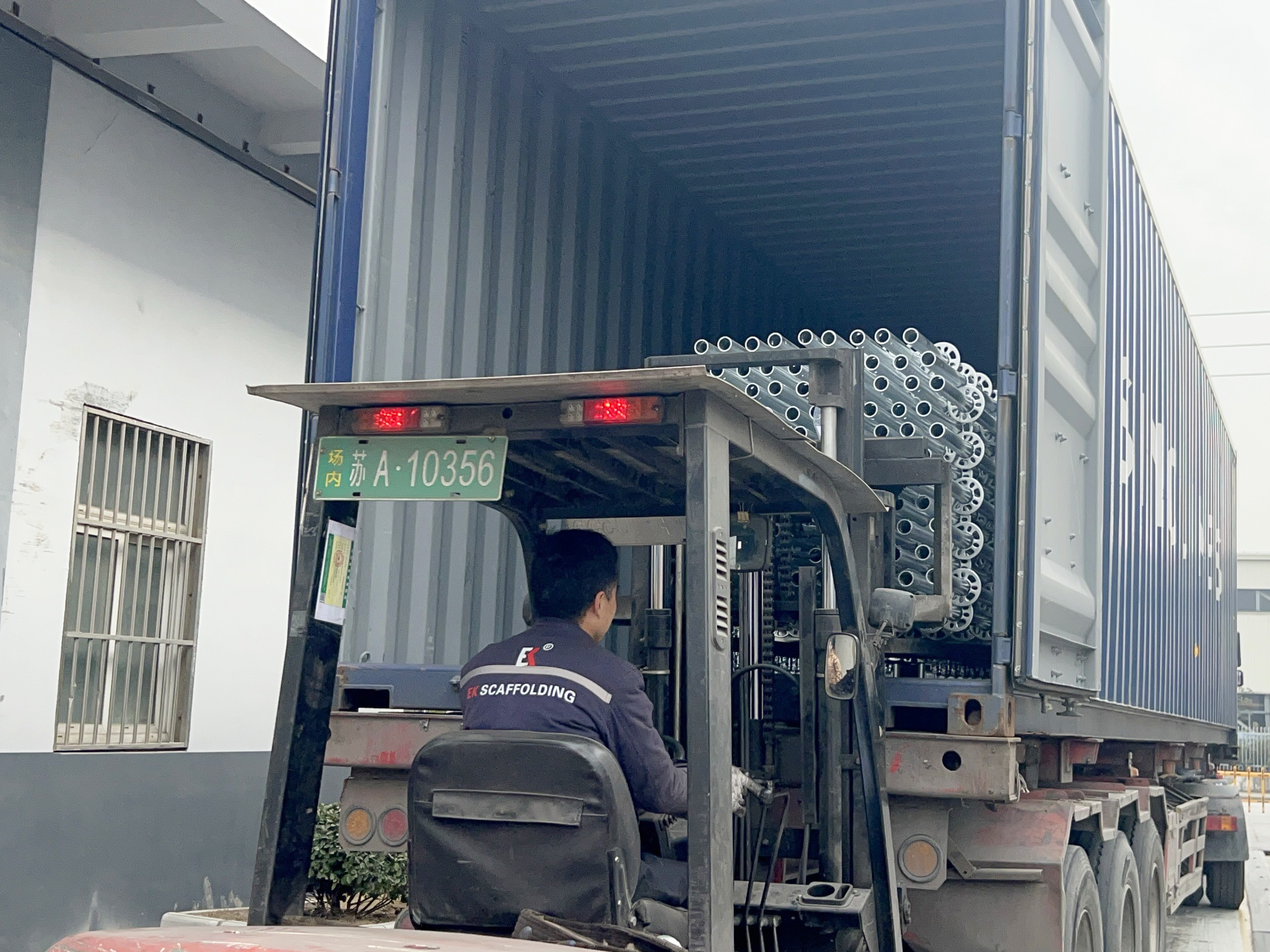

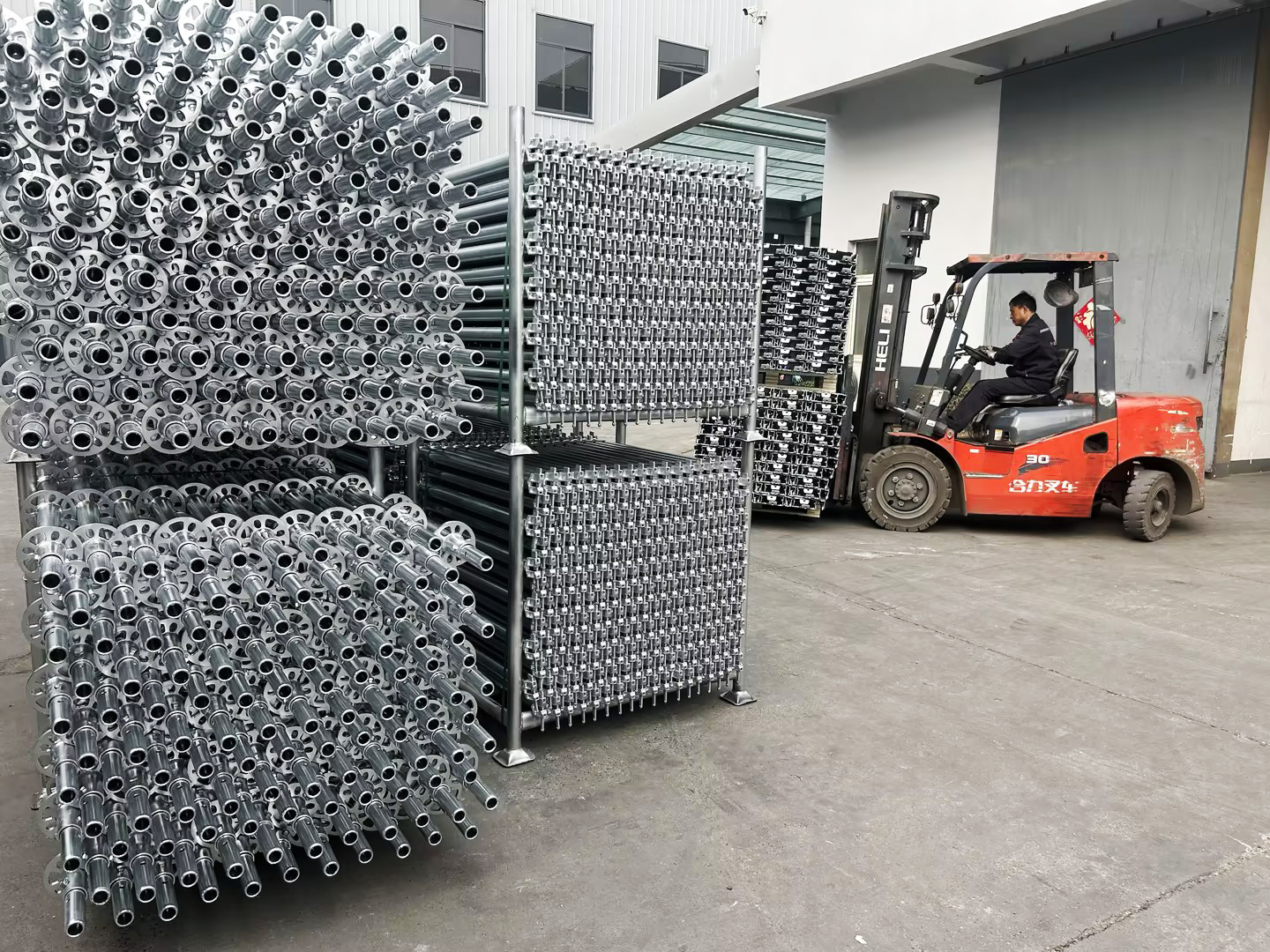

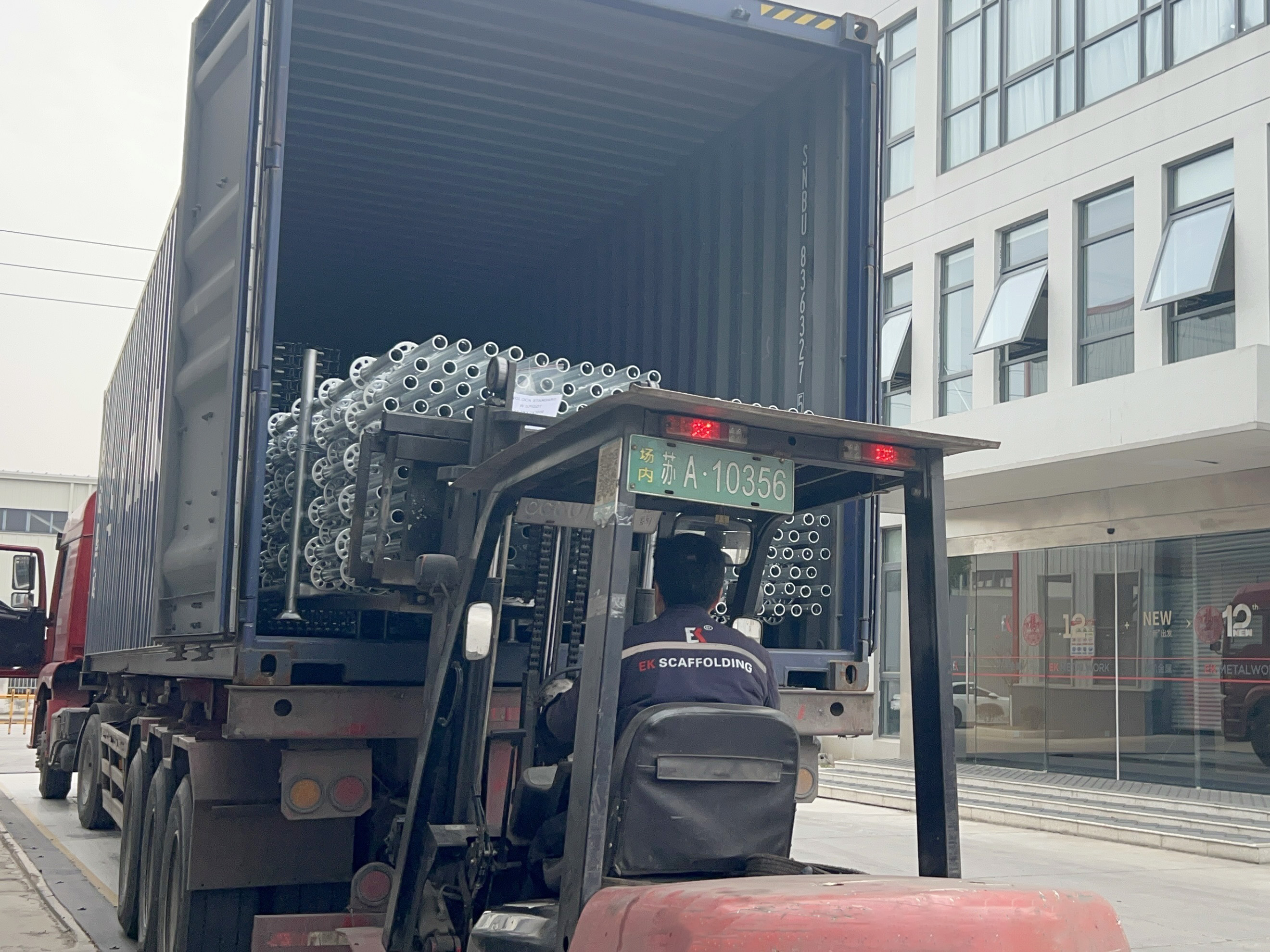

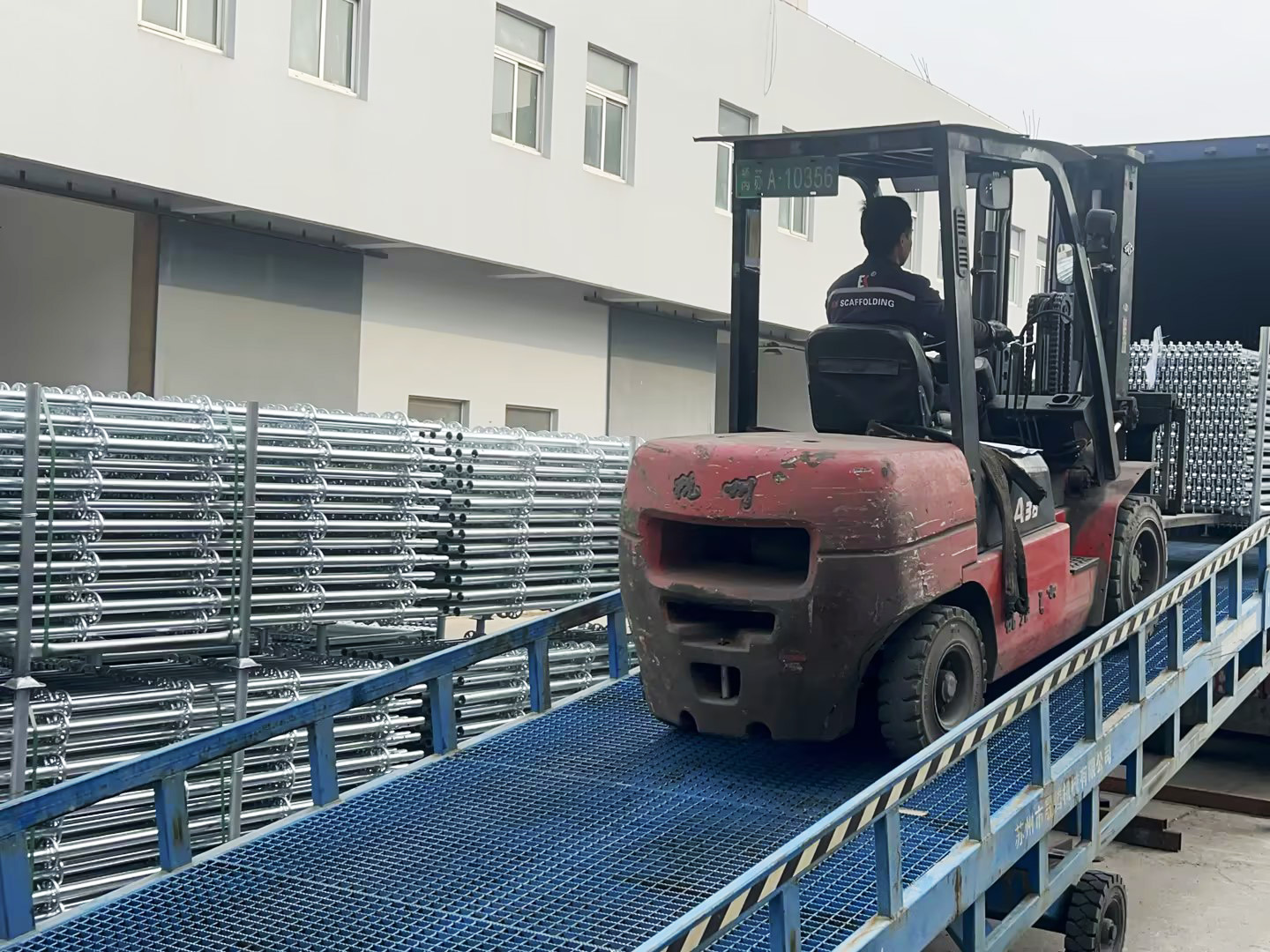

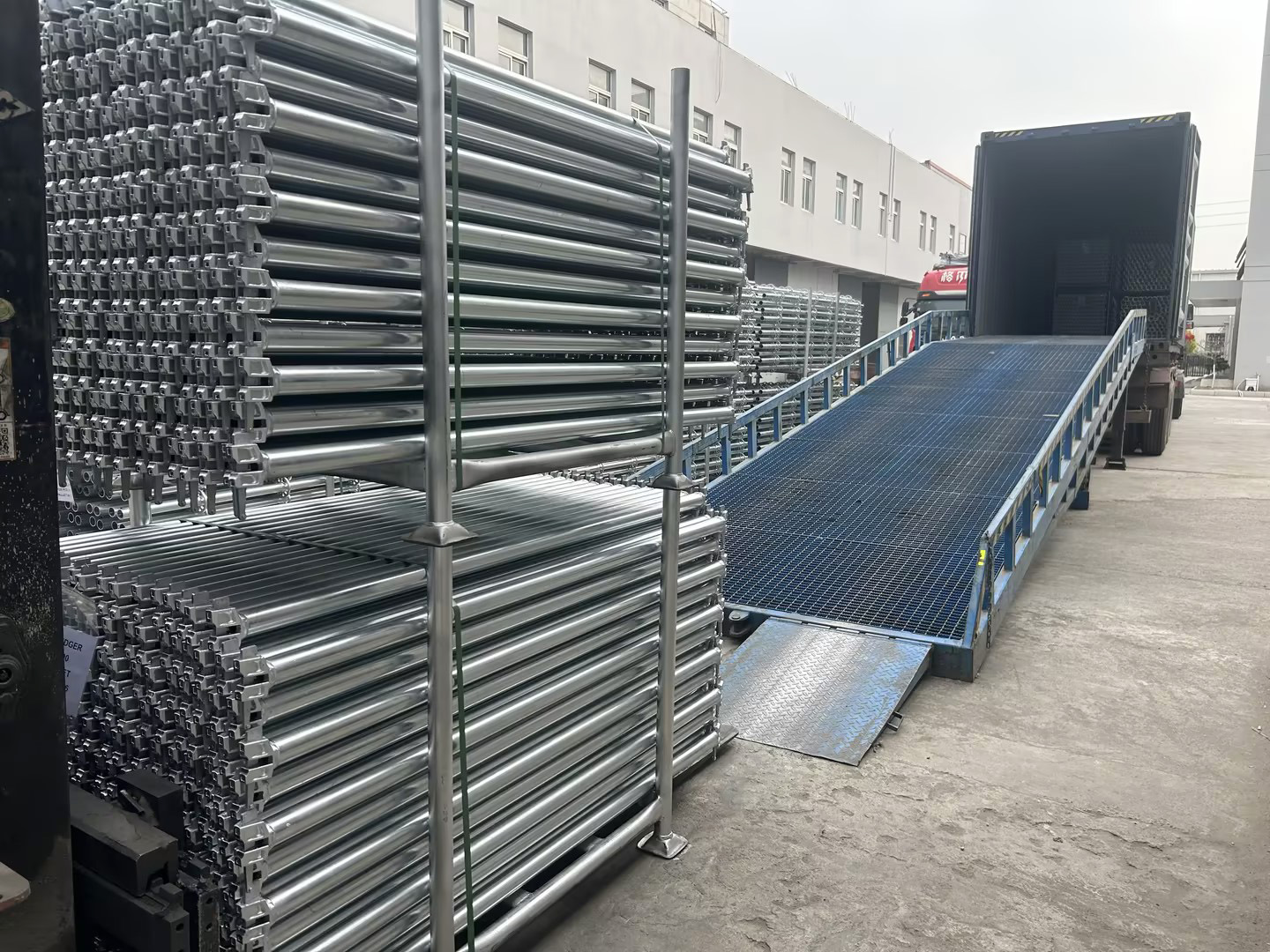

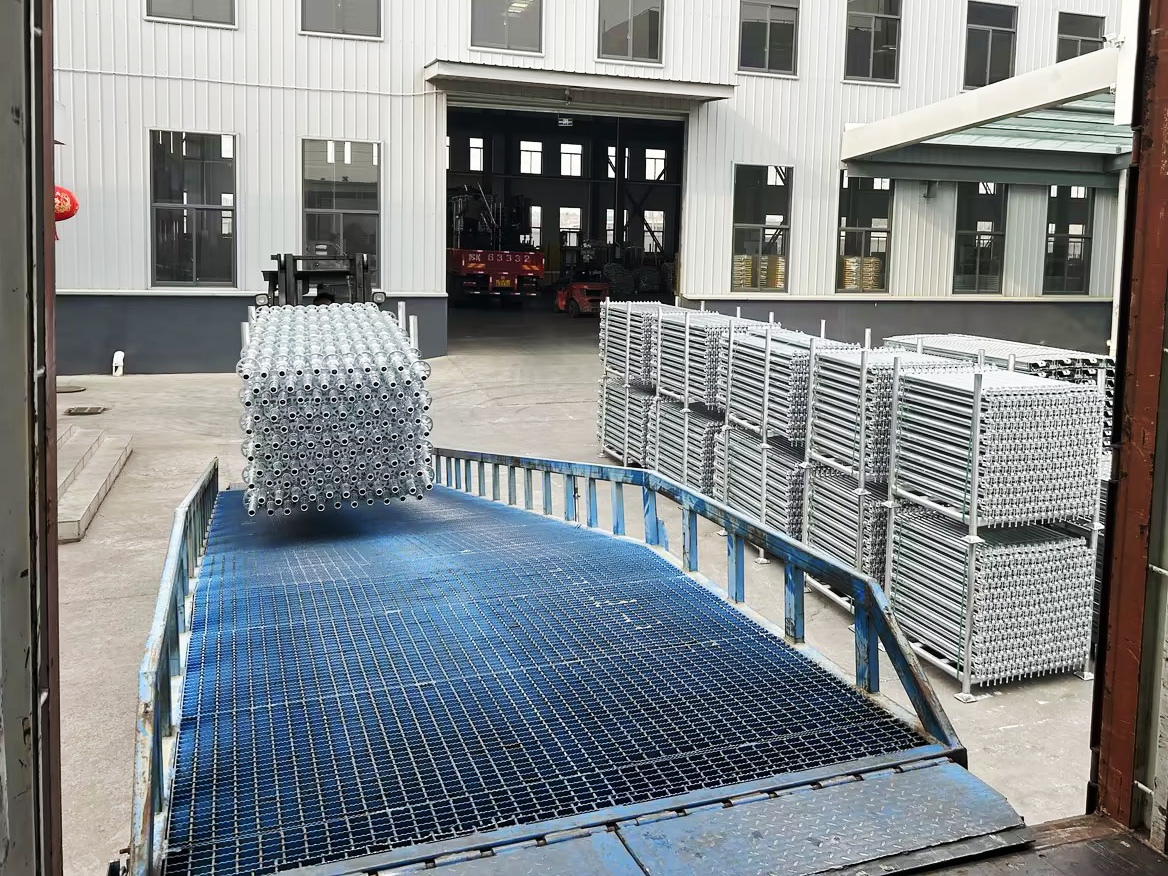

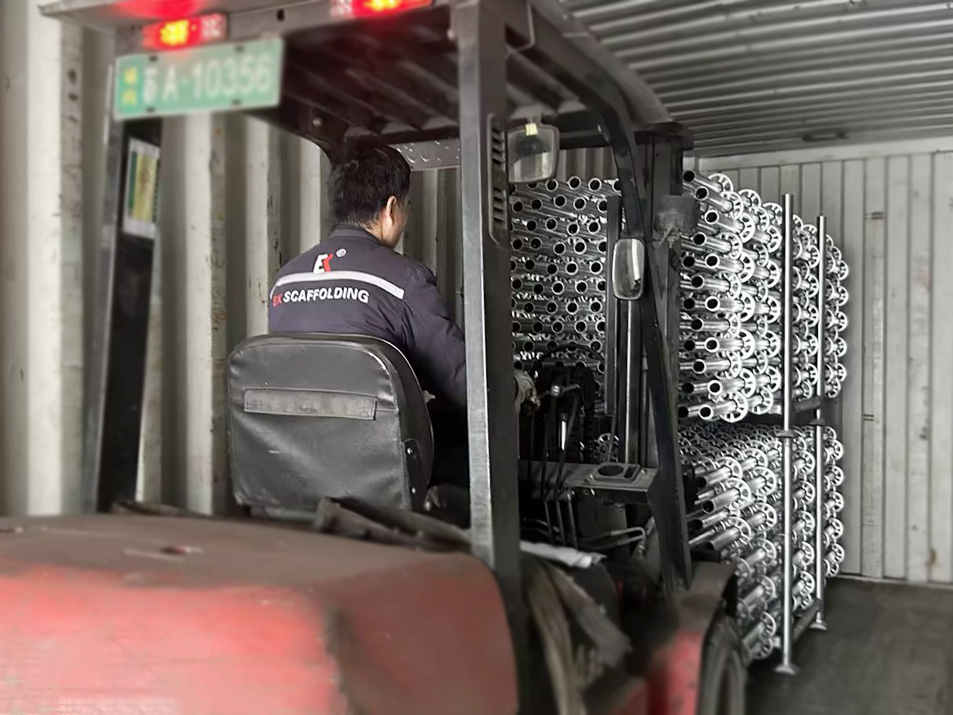

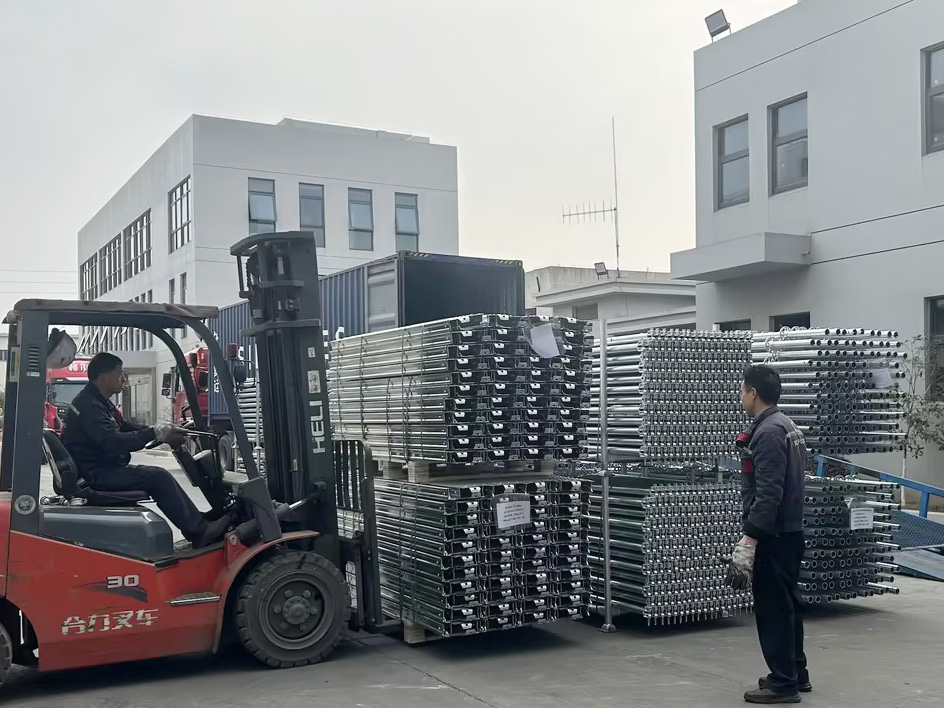

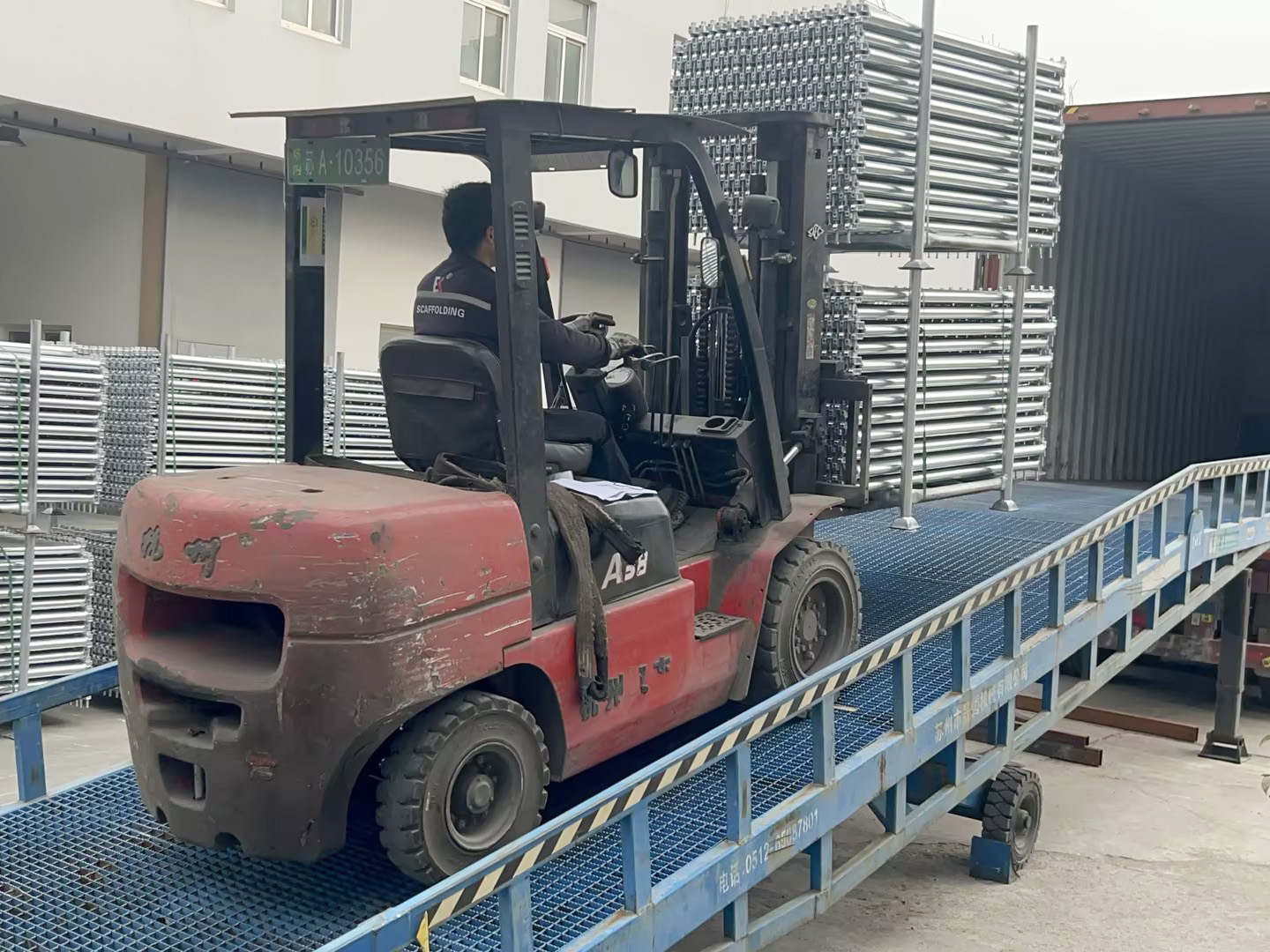

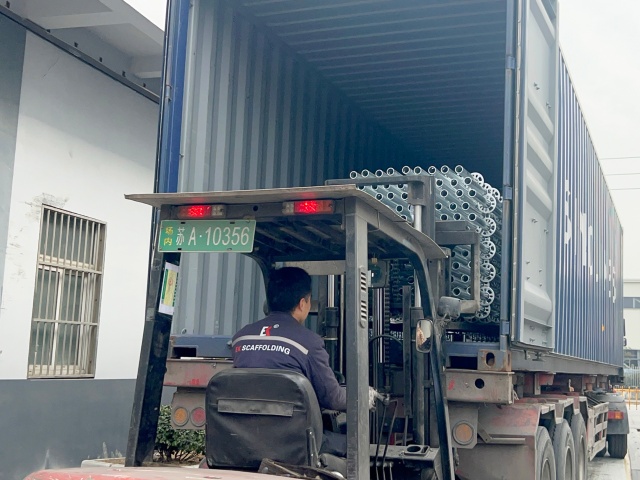

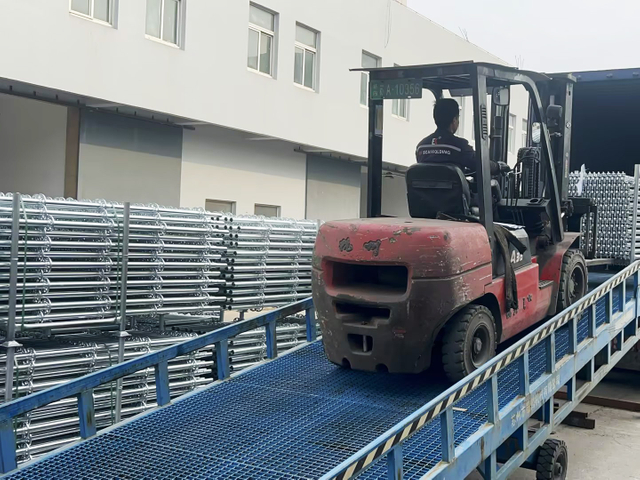

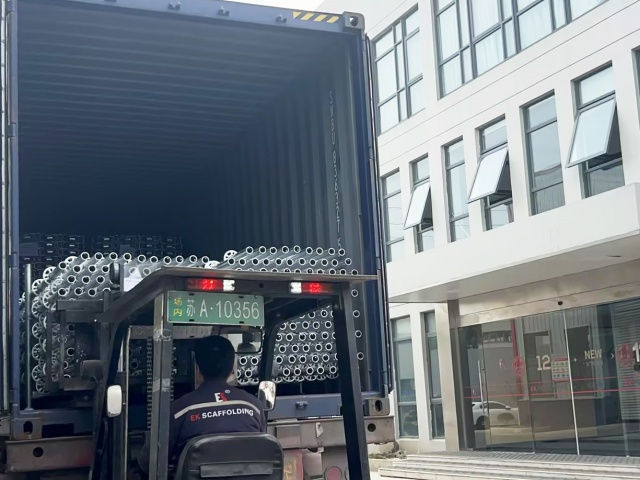

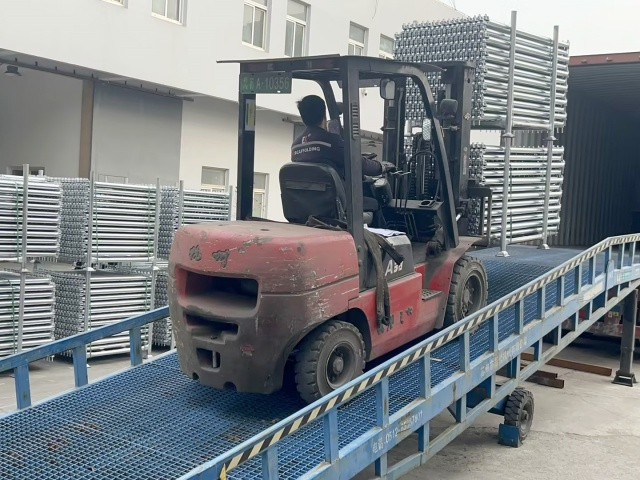

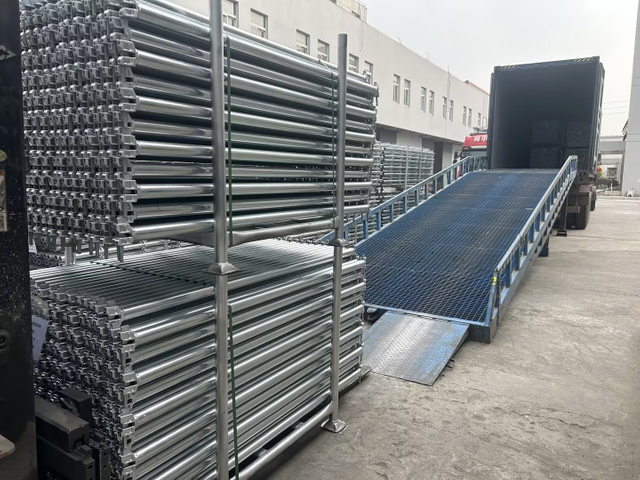

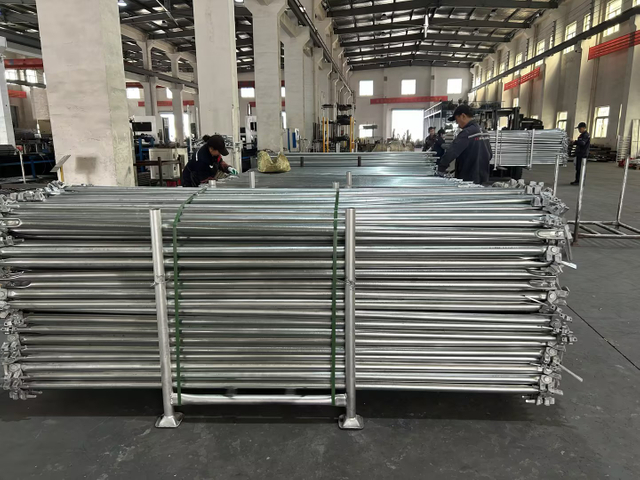

Penghantaran Sistem Ringlock Dan Komponen Lain

Apakah Perancah Ringlock？

Sistem perancah Ringlock adalah salah satu jenis sistem perancah yang paling popular di dunia, juga dipanggil Perancah Kunci Cincin, Perancah Kunci Cakera atau Perancah Semua Bulat. Sebagai sistem perancah modular, ia sangat serba boleh, sangat menjimatkan, lebih mudah dan lebih pantas untuk digunakan.

Bahan & Piawaian Scaffolding Ringlock

Sistem perancah Ringlock mematuhi sepenuhnya pelbagai piawaian keselamatan perancah, termasuk EN 12810, CSA, ANSI/OSHA dan AS/NZS 1576.

Sistem perancah Ringlock telah diterima pakai secara meluas di seluruh dunia. Ia adalah sistem perancah yang sangat selamat, dengan prestasi keselamatan yang memenuhi atau melebihi piawaian keselamatan yang diiktiraf secara universal seperti EN 12810, CSA, ANSI/OSHA dan AS/NZS 1576.

Item	Spesifikasi
Piawaian Terpakai	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Gred Bahan	Q355B / S355JR (Standard Menegak) Q235B / S235JR (Lejar Mendatar / Pendakap Diagonal)
Rawatan permukaan	Hot-Dip Galvanized (Mematuhi ISO 1461)
Ketebalan Salutan Zink	Purata ketebalan ≥ 80μm (atau disesuaikan mengikut keperluan)

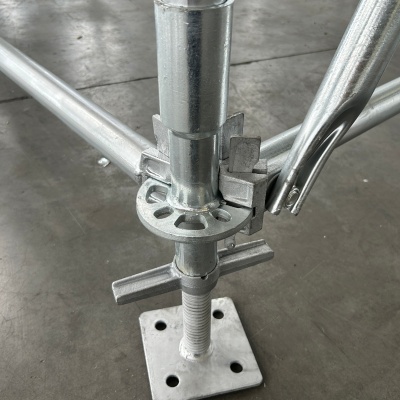

Apakah Komponen yang Membuat Perancah Ringlock?

Teras struktur perancah ringlock terletak pada komponen individunya. Tanpa bahagian ini, sistem perancah tidak boleh dipasang atau dibentuk. Walaupun pelbagai jenis bahagian terlibat, beberapa komponen utama adalah sangat penting; mereka memastikan bahawa keseluruhan struktur berdiri tegak dan selamat tegak di atas tanah.
Roset: Ini berfungsi sebagai titik sambungan yang menghubungkan piawai (tiang menegak) ke lejar (rasuk mendatar), direka untuk meningkatkan kestabilan struktur.
Lejar: Lejar ialah rasuk sokongan mendatar yang menyediakan permukaan galas beban yang diperlukan untuk pemasangan dan pembinaan perancah.
Piawaian: Piawaian ialah elemen struktur asas sistem perancah. Tiang menegak ini menyediakan perancah dengan ketinggian dan kekuatan struktur yang diperlukan.
Pendakap Diagonal: Anggota sokongan bersudut ini digunakan untuk menghalang struktur daripada bergoyang, dengan itu memastikan kestabilan keseluruhan.
Kolar Asas: Kolar asas bertindak sebagai titik penambat, memastikan perancah berdiri tegak dengan kukuh dan kekal kukuh pada tanah.

Bicu Dasar : Bicu asas berfungsi sebagai fungsi penambat, memastikan perancah kekal stabil dan tegak, serta diikat dengan kukuh ke tanah.
Papan Keluli : Ini membentuk permukaan platform di mana pekerja berjalan. Ia berfungsi sebagai laluan untuk kakitangan bergerak dan bekerja di dalam perancah, memberikan pijakan yang kukuh dan boleh dipercayai.
Pengawal: Pengadang pelindung diletakkan di sepanjang tepi struktur, direka untuk mengelakkan kakitangan daripada jatuh dari sisi dan untuk memastikan keselamatan operasi.
Papan Kaki: Komponen penghalang berprofil rendah terletak di pangkalan, direka bentuk untuk mengelakkan alatan dan bahan daripada jatuh dari perancah.

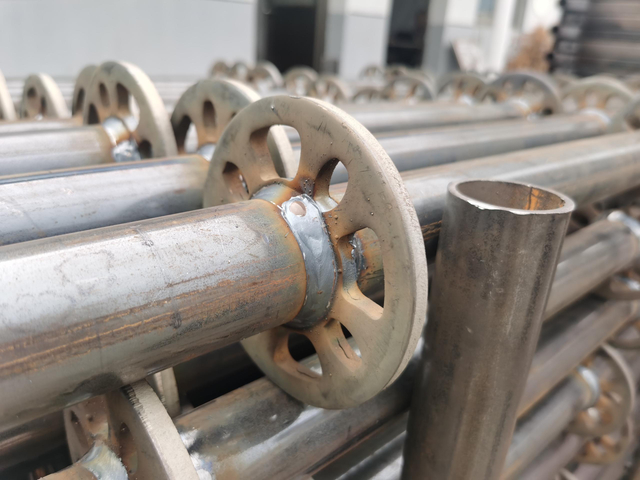

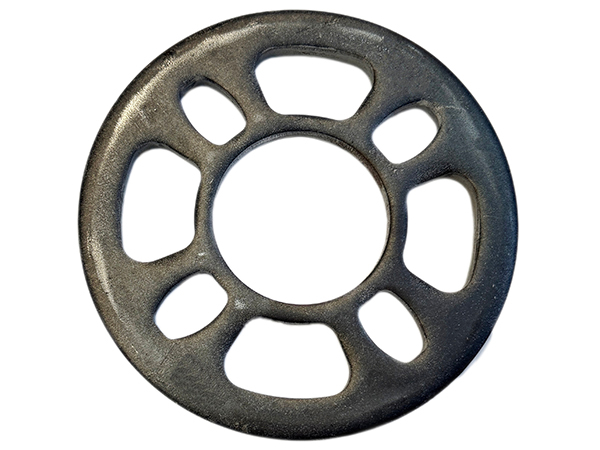

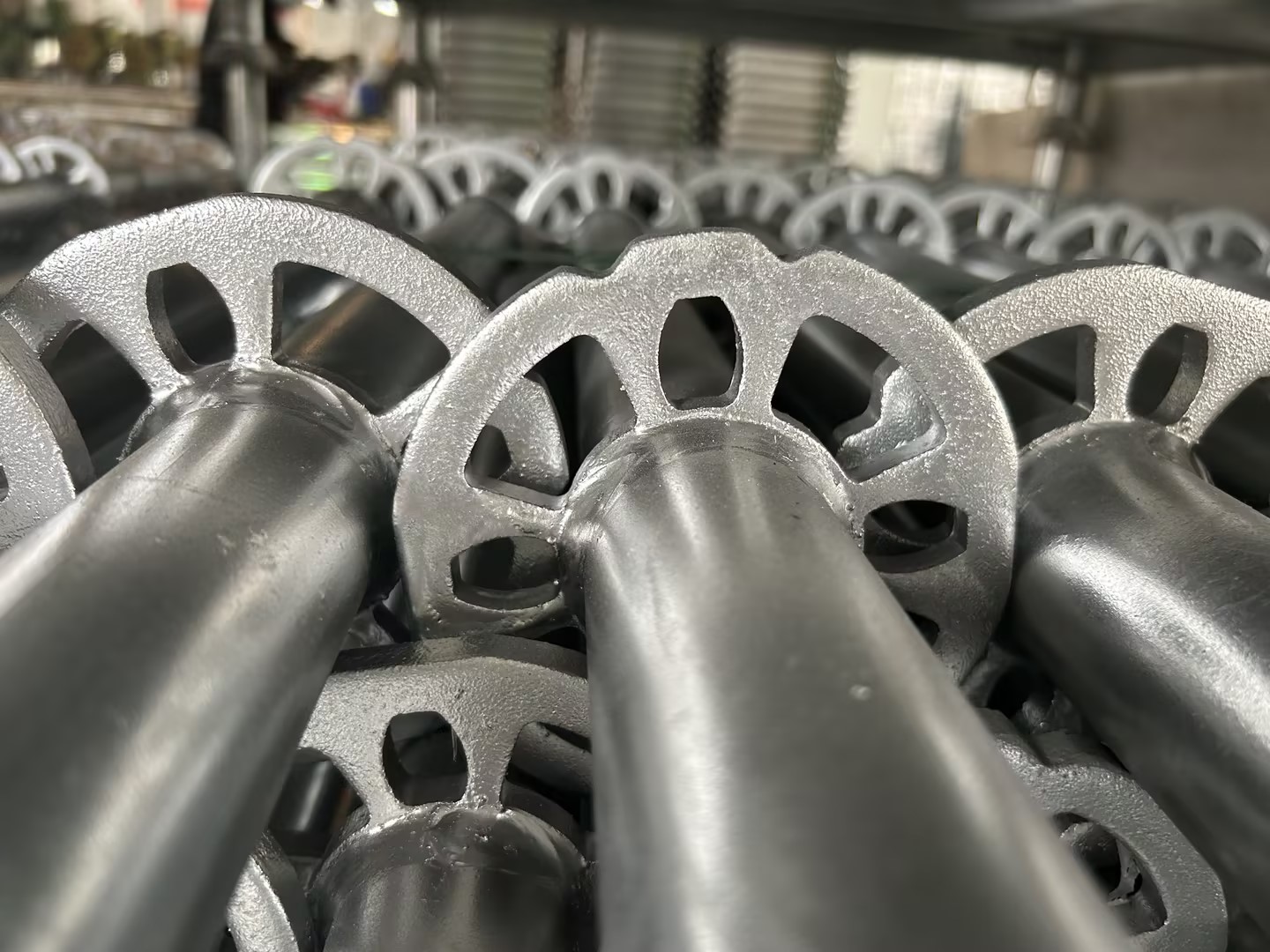

Roset

Sambungan roset berfungsi sebagai teras struktur sistem perancah ringlock. Setiap roset mempunyai empat apertur besar dan empat apertur kecil, yang membolehkan komponen—seperti lejar, pendakap pepenjuru, rasuk dan kurungan segi tiga—untuk menyambung serentak dengan piawaian menegak dari lapan arah yang berbeza. Terima kasih kepada konfigurasi geometri lapan lubangnya yang unik, titik sambungan ini memudahkan sambungan 360 darjah penuh. Roset kunci cincin kami dihasilkan daripada keluli Q355B setebal 10mm dan disepadukan dengan lancar dengan standard menegak menggunakan proses kimpalan jahitan lilitan yang dilaksanakan oleh jentera kimpalan automatik Golden Lion. Proses ini memastikan titik sambungan mempunyai ciri kekuatan tinggi dan separa tegar, dengan itu memenuhi sepenuhnya keperluan galas beban yang ditetapkan oleh standard EN 12810 untuk projek perancah perindustrian dan luar pesisir.

Jenis	Nilai Biasa	Nota
Lubang Besar	4	Digunakan untuk menyambung pendakap pepenjuru; membenarkan pelarasan sudut dalam julat 45° hingga 60°.
Lubang Kecil	4	Digunakan untuk menyambung lejar; memastikan sambungan sudut kanan 90° yang tepat.
Diameter Roset	123 mm	Spesifikasi industri standard.
Ketebalan Roset	10 mm	Dihasilkan daripada plat keluli berkekuatan tinggi melalui pengecapan atau tuangan ketepatan.
Bahan	Q355B / S355JR	Memadankan bahan piawaian menegak untuk memastikan integriti kimpalan.
Kapasiti Ricih	25.0 kN	Kapasiti beban ricih menegak setiap nod tunggal.
Ketegaran Kilasan	0.8-1.0 kNm/rad	Menentukan amplitud hayunan perancah di bawah beban angin.

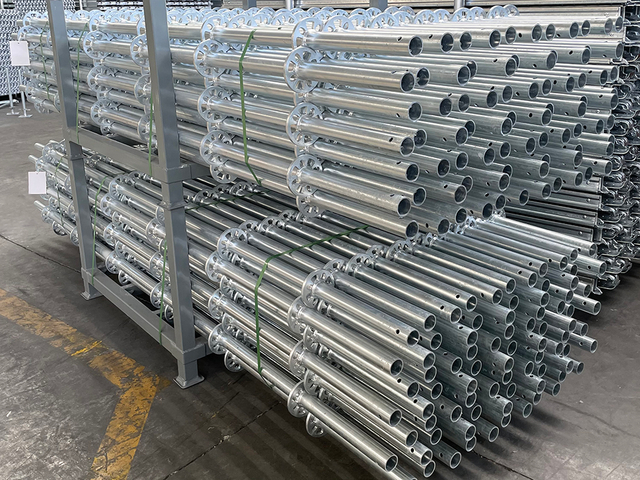

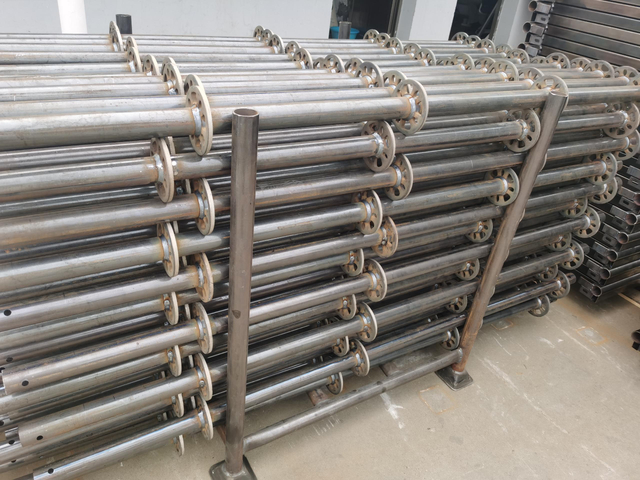

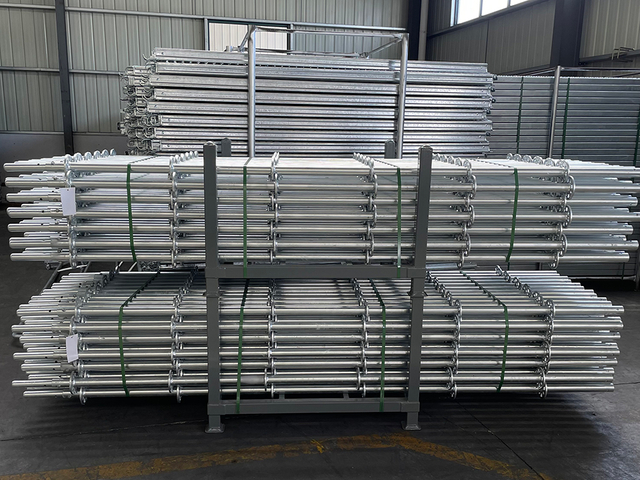

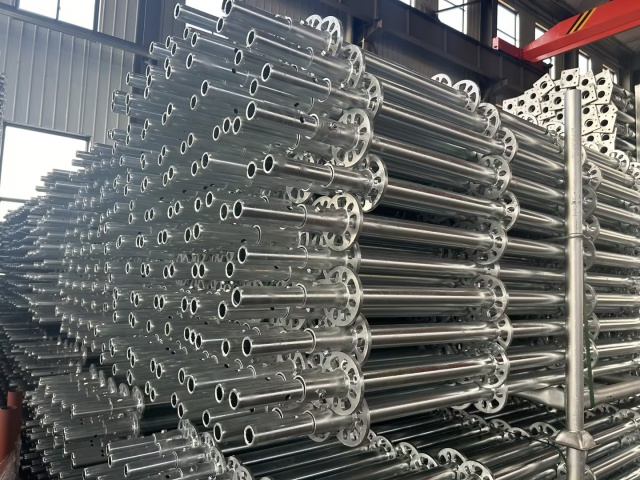

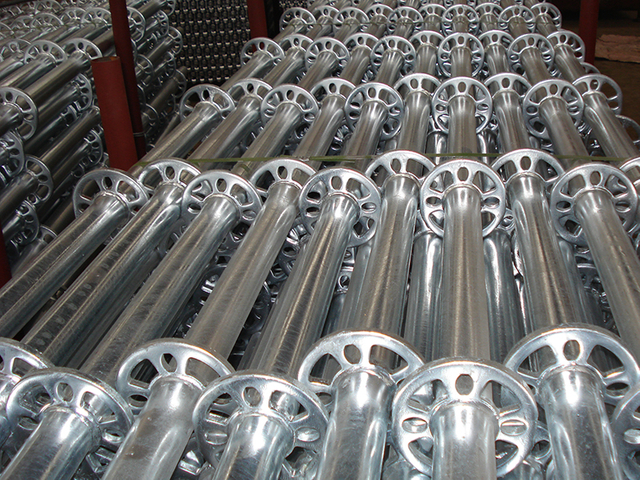

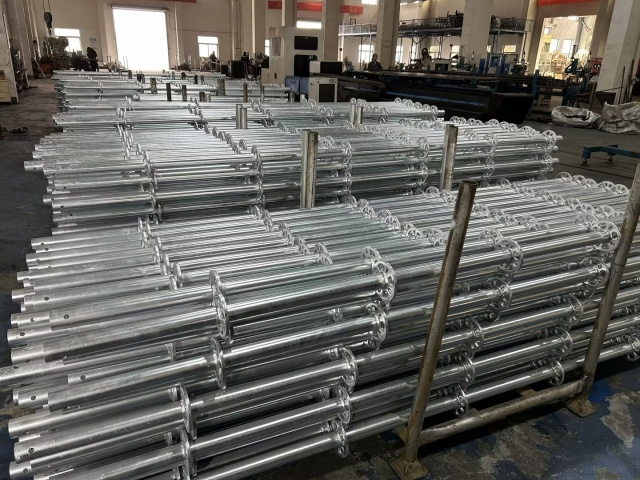

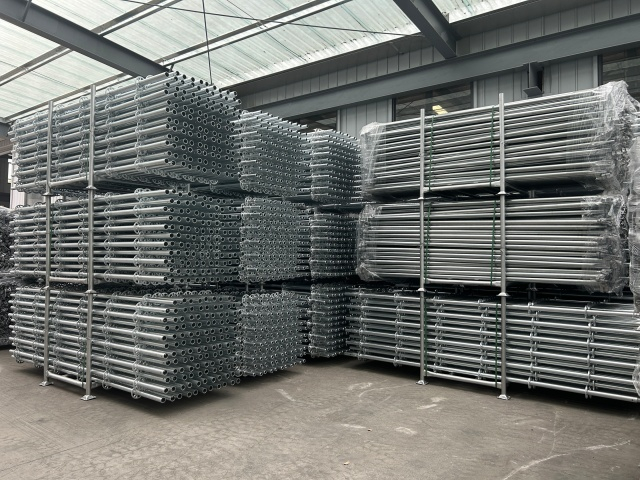

Standard Ringlock

Dalam struktur perancah modular, piawaian perancah ringlock berfungsi sebagai komponen menegak. Ia dihasilkan daripada tiub perancah keluli dengan diameter luar masing-masing 48.3 mm dan 60 mm. Ketinggian piawaian dalam sistem cakera ini biasanya berkisar antara 0.5 meter hingga 4 meter. Cakera dikimpal pada standard pada selang 500 mm untuk memudahkan penyambungan komponen lain dalam sistem kunci cincin—seperti lejar, pendakap pepenjuru dan kurungan segi tiga.

Ri nglock Menegak / Standard – dengan Spigot Q345 tiub keluli 48.3 x 3.2mm
Kod	Item	Diameter Luar × Ketebalan Dinding	Panjang		Berat
EK-RLS001	Standard Ringlock 0.5m	48.3*3.2/3.25/4.0	0.5m	1'8 '	3.2kg	7.1 kg
EK-RLS002	Ringlock Standard 1.0m	48.3*3.2/3.25/4.0	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Ringlock Standard 1.5m	48.3*3.2/3.25/4.0	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Ringlock Standard 2.0m	48.3*3.2/3.25/4.0	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Ringlock Standard 2.5m	48.3*3.2/3.25/4.0	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Standard Ringlock 3.0m	48.3*3.2/3.25/4.0	3.0m	9'10 '	14.9kg	32.8lbs

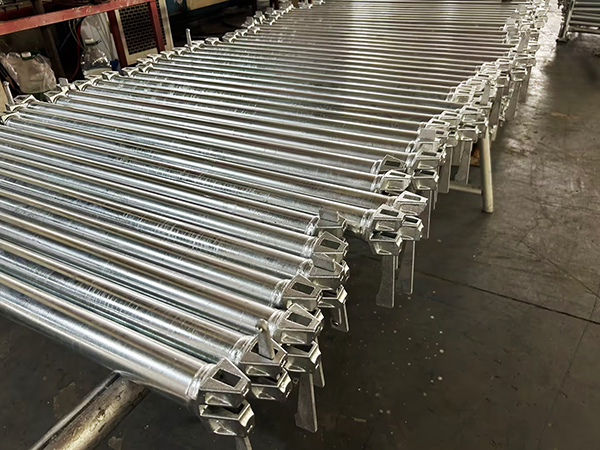

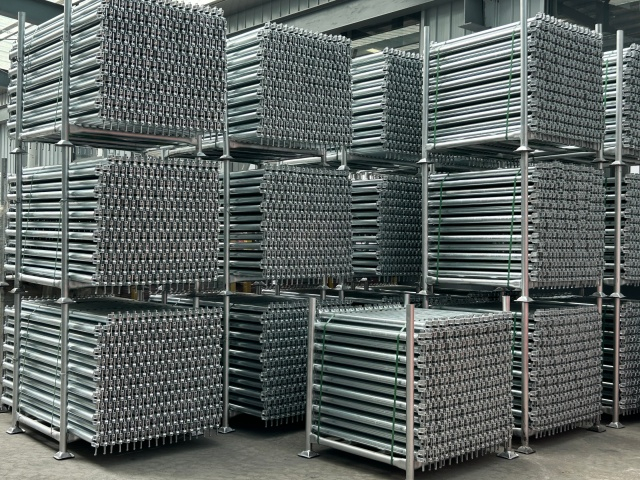

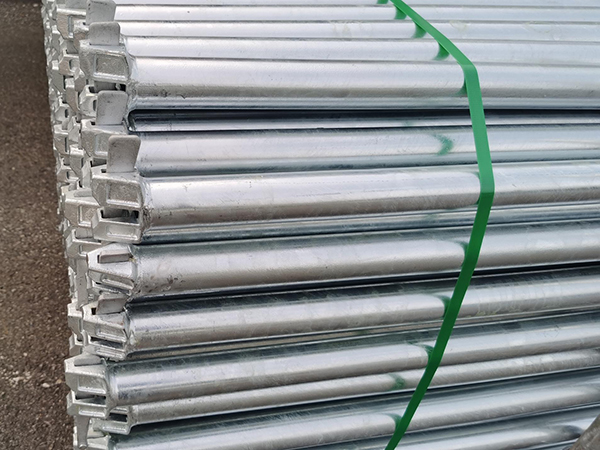

Ledger perancah Ringlock

Dalam konteks perancah kunci cincin, lejar biasanya merujuk secara khusus kepada bar mendatar 'jenis-O' kunci cincin, berfungsi sebagai komponen struktur mendatar dalam sistem perancah kunci cincin. Lejar perancah ringlock ini dibuat daripada tiub perancah keluli dengan diameter luar 48.3 mm; kedua-dua hujungnya dipasang dengan kepala lejar keluli tuang dan pin baji, yang melaluinya lejar dikunci dengan selamat ke dalam lubang roset yang terletak pada piawaian perancah (tiang menegak).

Ringlock Ledger – dengan Spigot Q345 tiub keluli 48.3 x 3.2mm
Kod	Item	Diameter Luar × Ketebalan Dinding	Panjang		Berat
EK-RLS001	Lejar Ringlock 0.5M	48.3*2.75/3.0/3.2	0.5m	1'8 '	3.2kg	7.1 kg
EK-RLS002	Lejar Ringlock 1.0M	48.3*2.75/3.0/3.2	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Lejar Ringlock 1.5M	48.3*2.75/3.0/3.2	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Lejar Ringlock 2.0M	48.3*2.75/3.0/3.2	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Lejar Ringlock 2.5M	48.3*2.75/3.0/3.2	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Lejar Ringlock 3.0M	48.3*2.75/3.0/3.2	3.0m	9'10 '	14.9kg	32.8lbs

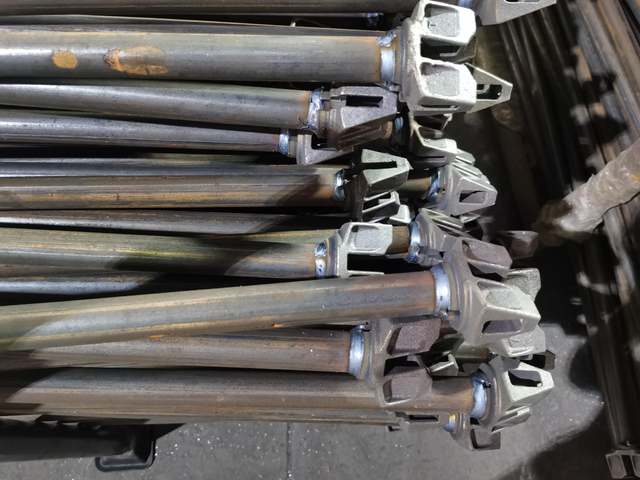

Tamat Lejar

Hujung lejar yang dihasilkan oleh EK Scaffolding dibuang daripada keluli gred ZG230-450, mencapai kekuatan ricih sambungan minimum sehingga 25 kN. Dimesin ketepatan menggunakan teknologi CNC, hujung lejar ini menampilkan dimensi tepat yang memastikan kesesuaian yang tepat dengan piawaian roset, dengan itu meminimumkan goyangan struktur dengan berkesan. Dikimpal menggunakan mesin kimpalan automatik Golden Lion, mereka mencapai kimpalan penembusan penuh yang dicirikan oleh jahitan yang teguh dan kekuatan seragam, menghapuskan sepenuhnya risiko yang berkaitan dengan kimpalan yang terlepas atau lemah. Ini memastikan bahawa platform perancah kekal tegar dan stabil pada setiap masa, walaupun dalam persekitaran kerja altitud tinggi melebihi 50 meter.

Perbandingan Proses Pembuatan untuk Hujung Lejar Perancah Ringlock

kategori	Hujung Lejar Keluli Tuang (Tuangan Pelaburan)	Hujung Lejar Keluli Tekan (Dicap/Dikimpal)	Hujung Lejar Dipalsukan
Senario Aplikasi	Model eksport arus perdana; pada masa ini gaya yang paling biasa di pasaran antarabangsa, sering digunakan dalam projek kejuruteraan berkualiti tinggi.	Model ekonomi; biasa ditemui dalam projek dengan keperluan kawalan kos yang sangat ketat.	Model kejuruteraan tugas berat; digunakan dalam sistem sokongan berat (cth, jambatan, loji kuasa) di mana keperluan prestasi keselamatan sangat ketat.
Proses Pembuatan	Menggunakan proses tuangan ketepatan yang melibatkan sol silika atau kaca air.	Dibentuk dengan mengecap plat keluli tebal menggunakan acuan, yang kemudiannya dikimpal pada hujung tiub keluli.	Dihasilkan dengan menundukkan bahan keluli kepada penempaan suhu tinggi.
Ciri -ciri utama	Kemasan permukaan yang licin dan ketepatan dimensi yang sangat tinggi, membolehkan padanan yang hampir sempurna dengan roset Ringlock.	Struktur yang agak ringkas dan berat diri yang lebih ringan.	Mempunyai struktur butiran logam dalaman yang lebih padat, dengan hampir tiada keliangan atau kemasukan pasir.
Kelebihan	Kekuatan tinggi dan konsistensi yang sangat baik; meningkatkan ketegaran kilasan sambungan nod dengan ketara.	Kos yang sangat rendah dan masa utama pengeluaran yang singkat.	Keliatan yang luar biasa; berprestasi cemerlang dalam persekitaran sejuk melampau atau berimpak tinggi tanpa risiko patah rapuh.
Keburukan	tiada	Kawasan sesentuh biasanya lebih kecil daripada hujung lejar tuang; lebih terdedah kepada ubah bentuk setempat di bawah beban berat, mengakibatkan ketahanan yang lebih rendah sedikit.	Kos pengeluaran tertinggi; kemasan luaran biasanya kurang halus berbanding komponen tuangan.

Spesifikasi Prestasi Pengganding Keluli Tuang

Diameter Paip	48.3 mm (diameter luar tiub keluli perancah standard)
Berat	0.4kg - 0.6kg
Pembukaan Rahang	11 mm – 12 mm (Menampung cakera tebal 10 mm)
Diameter Lubang Pin Baji	7 mm – 9 mm (Serasi dengan pin baji standard)
Kelengkungan Profil Hadapan	Tepat padan dengan kelengkungan standard menegak 48.3 mm
Beban Ricih Selamat	25.0 kN
Kekuatan Tegangan Muktamad	65.0 kN
Penembusan Kimpalan	100% kimpalan penembusan lilitan

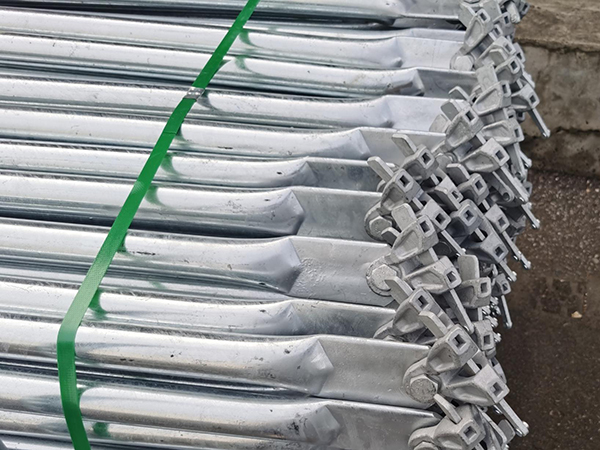

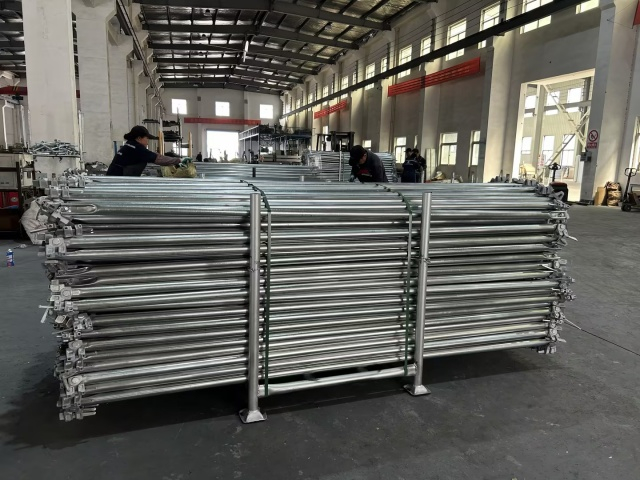

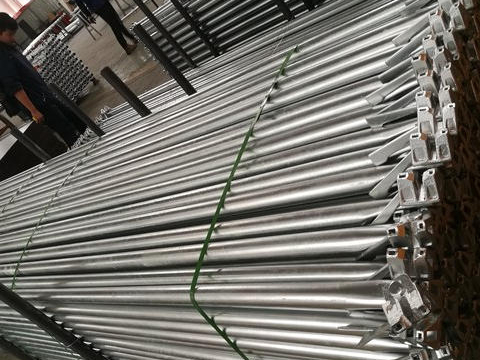

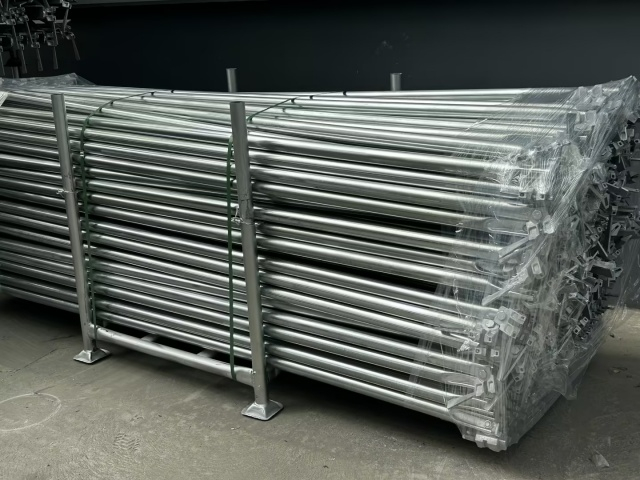

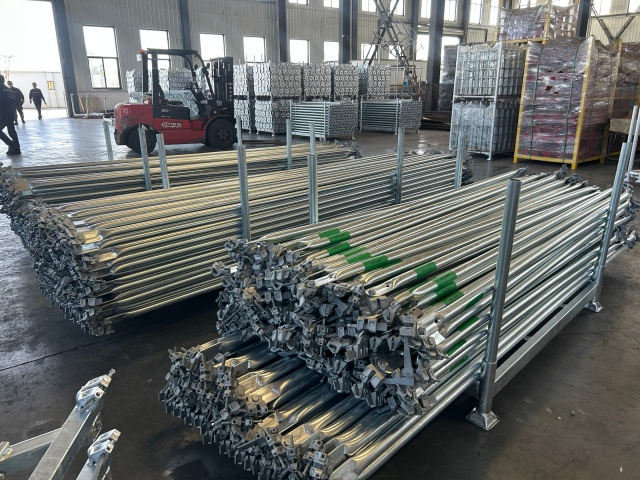

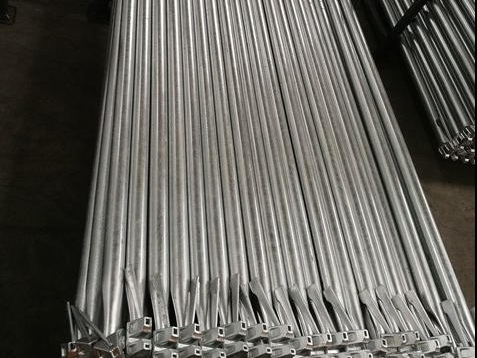

Ringlock Diagonal Brace

Pendakap pepenjuru untuk perancah ringlock ialah tupang pepenjuru yang dipasang dalam satah mendatar. Ia berfungsi untuk memastikan kestabilan sistem perancah, mengelakkan ubah bentuk sisi yang boleh menyebabkan pergeseran pusat graviti galas beban, dan menahan daya sisi semasa proses pembinaan.

Ringlock Diagonal Brace Q235 tiub keluli 48.3 x 2.5mm
Kod	Item	Diameter Luar × Ketebalan Dinding	Lebar	Ketinggian / angkat	Panjang	Berat
EK-RLB001	Pendakap Diagonal Ringlock 0.65x2.0M	42.22.5/48.32.75	0.65m	2.0m	2.11m	7.7kg	17.0lbs
EK-RLB002	Pendakap Diagonal Ringlock 1.07x2.0M	42.22.5/48.32.75	1.07m	2.0m	2.27m	8.2kg	18.0lbs
EK-RLB003	Pendakap Diagonal Ringlock 1.57x2.0M	42.22.5/48.32.75	1.57m	2.0m	2.55m	9.0kg	19.8lbs
EK-RLB004	Pendakap Diagonal Ringlock 2.13x2.0M	42.22.5/48.32.75	2.13m	2.0m	2.93m	10.1kg	22.3lbs
EK-RLB005	Pendakap Diagonal Ringlock 2.44x2.0M	42.22.5/48.32.75	2.44m	2.0m	3.15m	10.8kg	23.8lbs
EK-RLB006	Pendakap Diagonal Ringlock 3.05x2.0M	42.22.5/48.32.75	3.05m	2.0m	3.65m	12.3kg	27.0lbs

Komponen Lain

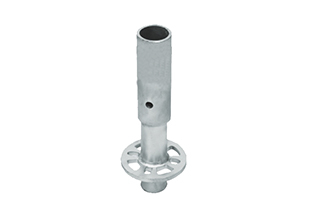

Kolar asas

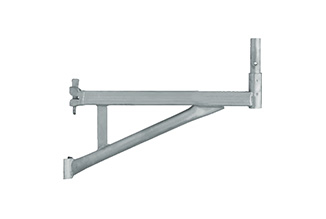

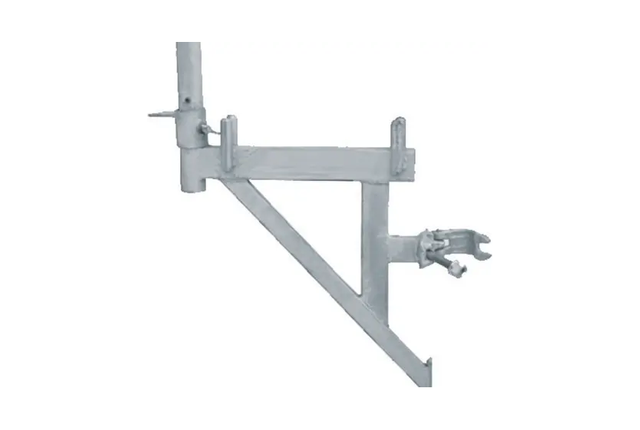

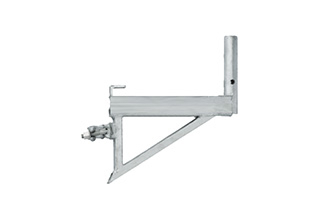

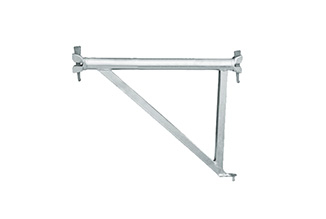

Tripod
Tripod
Tripod
Tripod
Tripod

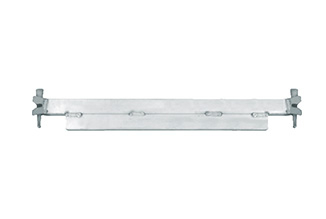

Ringlock Transom

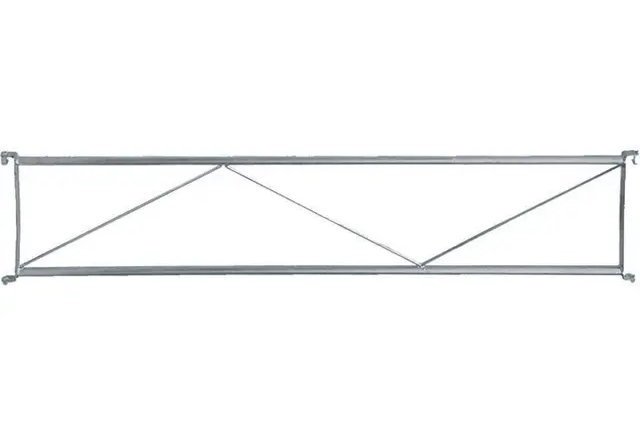

Ringlock Truss

Saiz / komponen lain atau keperluan yang lebih baik, sila hubungi kami.

Komponen perancah aluminium juga disediakan:

Proses penggilap khas dilakukan pada pembukaan standard dalaman untuk menjadikan ereksi dengan lancar:

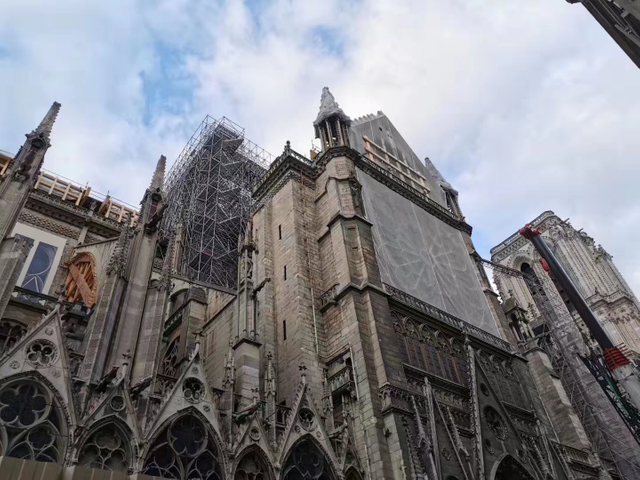

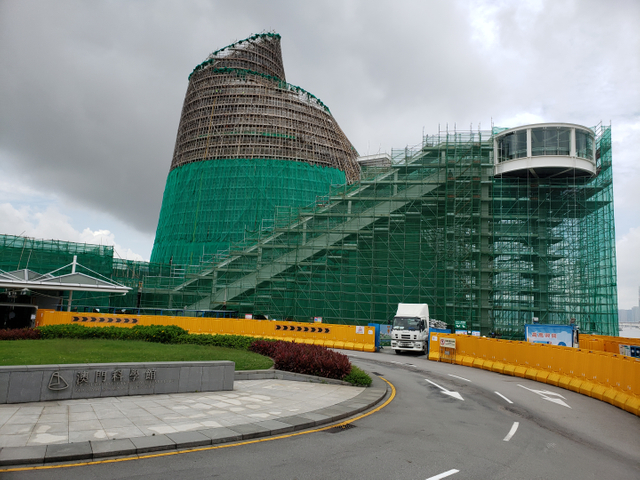

Aplikasi Sistem Perancah Ringlock

Sistem Perancah Ringlock untuk Pembinaan

Sistem perancah Ringlock digunakan secara meluas dalam terowong umum dan projek jambatan lain, kejuruteraan jambatan, bangunan tumbuhan, menara air yang tinggi, loji kuasa, kilang minyak, dan sebagainya. Sistem tangga, pendirian panggung pesta petang, grandstand permainan sukan, dll.

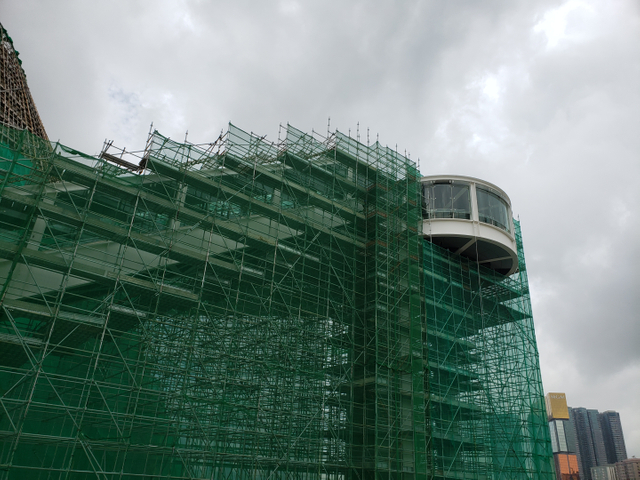

Sistem perancah Ringlock untuk membina

Lebih sedikit struktur, pembinaan dan pembongkaran yang mudah, struktur asas dan komponen khas, yang boleh menjadikan sistem kunci cincin sesuai untuk pelbagai bangunan struktur; ia terdiri daripada tiga jenis ahli: Ringlock Standards , Ringlock Ledgers dan Ringlock Diagonals Brace . Ahli ini semuanya dibuat dalam pengilang perancah EK . Pertama, reka bentuk perancah ini meminimumkan masalah kehilangan mudah dan kerosakan bahagian bergerak perancah tradisional, dan mengurangkan kerugian ekonomi unit pembinaan. Kedua, ia tidak mempunyai sebarang komponen perancah ringlock alih, yang menghalang bahaya tersembunyi tradisional yang disebabkan oleh bahagian pengunci alih perancah.
Faedah komprehensif yang lebih baik. Siri komponen diseragamkan untuk pengangkutan dan pengurusan yang mudah. Tiada komponen yang bertaburan dan mudah hilang, kerugian yang rendah, dan pelaburan yang rendah.

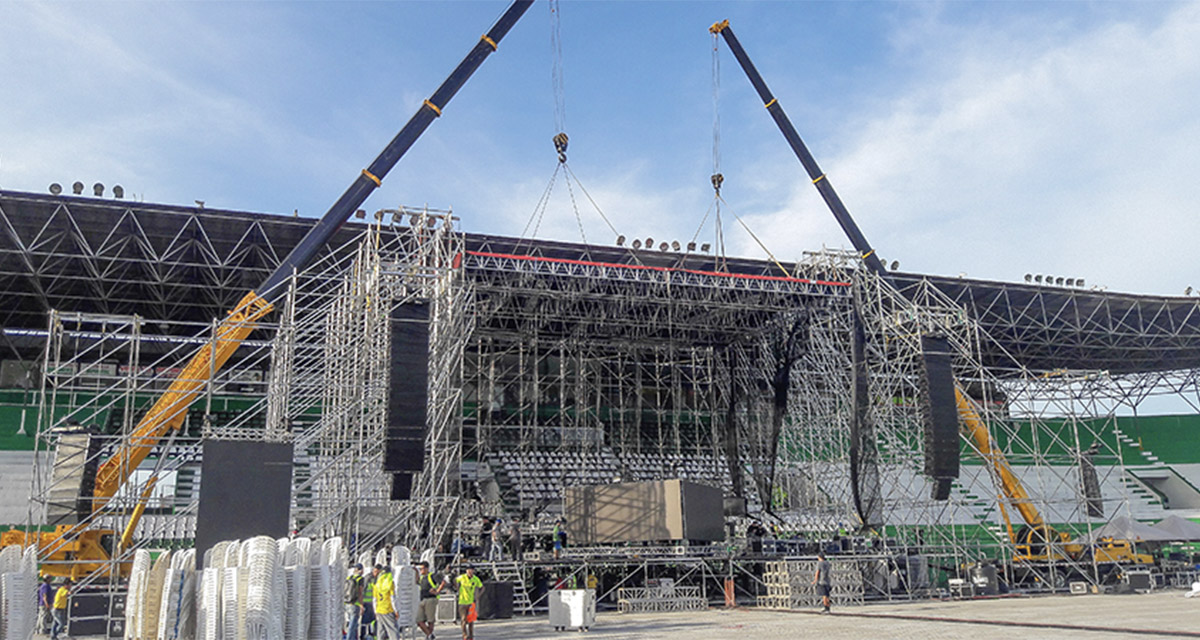

Sistem perancah Ringlock untuk acara

Perancah Ringlock boleh digunakan dengan aksesori seperti bicu asas laras , yang boleh laras , girders dan cantilevers untuk mencapai pelbagai fleksibel.
1) ia boleh didirikan di mana -mana cerun yang tidak sekata dan asas melangkah;
2) ia boleh menyokong stensil melangkah;
3) Ia boleh didirikan dengan laluan, dan boleh didirikan dengan bongkah dan sayap;
4) Ia boleh digunakan dengan memanjat bingkai, meja kerja bergerak, dan bingkai bengkok luar. Dan sebagainya, untuk mencapai pelbagai fungsi sokongan fungsional;
5) Ia boleh digunakan untuk menubuhkan pelbagai peringkat, kurungan kejuruteraan pengiklanan, dll.

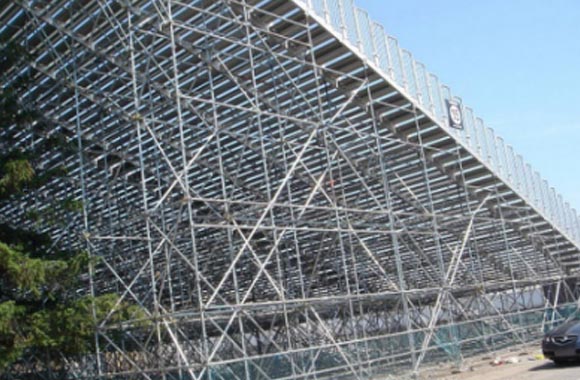

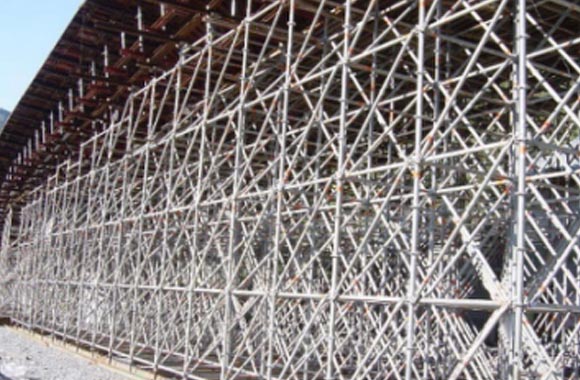

Projek Perancah Ringlock

Kapasiti pengeluaran kami adalah lebih daripada 20 bekas bulanan. Kami berada di sini untuk membantu memastikan kejayaan projek anda.

Medan Minyak Luar Pesisir berhampiran Labuan, Malaysia

Penapisan Minyak di Asia Timur Tengah

Sistem Tempat Duduk untuk Acara di Vietnam

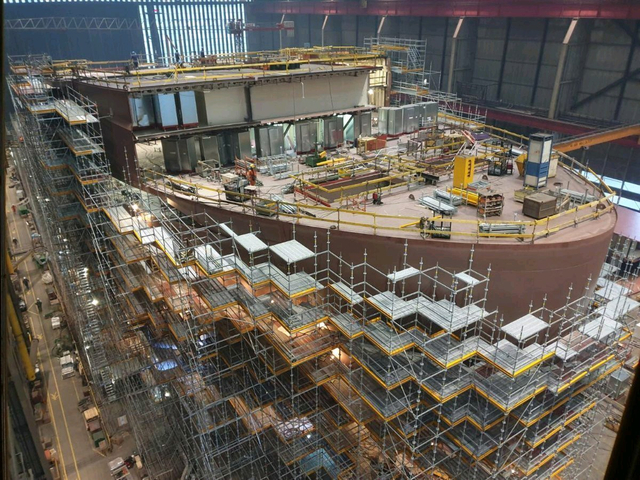

Limbungan di Utara China

Katalog perancah Ringlock

Berikut adalah katalog sistem kunci cincin EK. Anda boleh melihat semua pendakap pepenjuru ringlock, lejar ringlock dan produk standard ringlock kami di sini.

Jika anda merasakan katalog perancah ringlock tidak dapat memuaskan hati anda, kami juga mempunyai fail untuk dimuat turun.

Nama	Muat turun
Katalog Sistem Ringlock.pdf	Muat turun

Percuma untuk muat turun dan pertanyaan

Perancah ringlock ialah mekanisme mengunci sendiri dengan sisipan baji bebas. Disebabkan saling mengunci dan graviti, lejar tidak boleh ditarik keluar walaupun baji tidak diketatkan. Lejar mempunyai fungsi mengunci sendiri, yang boleh dikunci atau dikeluarkan dengan menekan baji, dan permukaan sentuhan antara roset dan hujung tuang adalah besar, dengan itu meningkatkan kekuatan lenturan paip keluli , dan memastikan standard tidak condong.

Paksi silang menegak antara standard Ringlock dan lejar perancah ringlock adalah tinggi dalam ketepatan, dan sifat tegasan adalah munasabah. Oleh itu, kapasiti galas dan ketegaran keseluruhan adalah besar, dan kestabilan struktur adalah kuat. Setiap Standard boleh membawa 3-4 tan. Bilangan Braces jauh lebih sedikit daripada perancah tradisional.

Mematuhi piawaian Eropah, Amerika Syarikat, Australia dan lain -lain. Ujian makmal akan dilakukan oleh syarikat pihak ketiga (SGS, TUV ...) sebagai keperluan pelanggan.

Ringlock Scaffolding lwn. Cuplock Scaffolding lwn Kwikstage Scaffolding

Apabila memilih sistem perancah modular, faktor seperti kelajuan pemasangan, fleksibiliti, kapasiti galas beban dan kos harus dipertimbangkan secara menyeluruh. Perancah Ringlock, Perancah Cuplock dan Perancah Kwikstage pada masa ini merupakan tiga sistem perancah yang paling banyak digunakan, masing-masing mempunyai kelebihan tersendiri.
Jadual di bawah menggariskan perbezaan utama antara ketiga-tiga sistem ini, bertujuan untuk membantu anda dalam menentukan sistem yang paling sesuai untuk pembinaan bangunan, projek industri atau keperluan kejuruteraan infrastruktur anda.

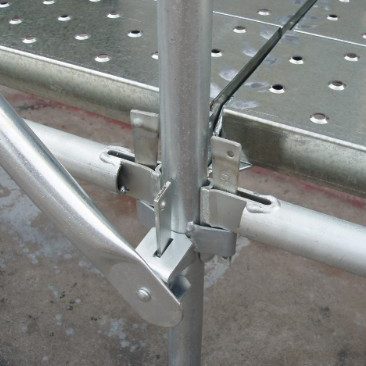

Jenis	Perancah Ringlock	Perancah Cuplock	Perancah KwikStage

Kaedah Sambungan	Roset	Piala Atas & Bawah	Penekanan V (Alur-V)
Titik Sambungan	8	4	4
Sudut Sambungan	Sebarang Sudut (4 tetap, 4 boleh laras)	Sudut Tegak 90 Darjah Sahaja	Sudut Tegak 90 Darjah Sahaja
Mekanisme Mengunci	Baji & Pin mengunci sendiri	CupLock Berputar (Kunci Lingkaran)	Pin Jatuhkan / Kunci Graviti
Diameter tiub	48.3mm	48.3mm	48.3mm
Ketebalan dinding	3.2mm / 3.25mm / 4.0mm	3.0mm / 3.2mm	3.25mm / 4.0mm
Berat	Cahaya	Sederhana	berat
Kemasan Permukaan	Bergalvani Hot-Dip (HDG)	Hot-Dip Galvanized / Painted	Hot-Dip Galvanized / Painted
Piawaian Keselamatan	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
Kapasiti Menanggung Beban	Sangat Tinggi (Pemuatan paksi, kesipian minimum)	Tinggi	Sederhana
Fleksibiliti	Sangat Tinggi	Sederhana	Sederhana
Kelajuan Pemasangan	Cepat (Dijamin hanya dengan menukul pin baji)	Sederhana (Memerlukan putaran cuplock; mungkin memerlukan pembersihan serpihan daripada cawan)	Agak Cepat (Gaya pin jatuhkan)
Kestabilan Struktur	Kuat; menggunakan pendakap pepenjuru untuk membentuk struktur segi tiga untuk kestabilan yang sangat tinggi	kuat	kuat
Kos Penyelenggaraan	Rendah (Tiada bahagian bergerak yang rapuh)	Sederhana (Cawan terdedah kepada ubah bentuk/karat)	Sederhana (V-Tekanan terdedah kepada kerosakan)
Hayat Perkhidmatan	10–15+ Tahun	8–10 Tahun	5–8 Tahun
Aplikasi	Pembinaan Jambatan, Limbungan, Pelantar Minyak/Gas, Kemudahan Perindustrian	Struktur Linear, Sokongan/Tetulang Struktur, Struktur Mudah	Pembinaan Bangunan, Projek Mengecat, Kerja Batu, Projek Komersial
Pasaran Utama	Global (Terutama Eropah/AS, Infrastruktur Tertinggi)	Asia, Timur Tengah, Bahagian Afrika	Australia, UK, Afrika Selatan

Syor Perancah EK:
1. Kelebihan Mekanik Struktur
Ringlock: Mempunyai reka bentuk roset oktagon yang menjajarkan titik sambungan antara lejar dan piawai di sepanjang paksi tengah. Susunan galas beban terpusat ini meminimumkan tegasan eksentrik, menghasilkan rintangan kilasan yang unggul dan kestabilan struktur keseluruhan berbanding sistem Cuplock.
2. Perbandingan Kecekapan Operasi
Berdasarkan data lapangan di tapak, untuk projek perancah skala yang setanding, sistem Ringlock boleh didirikan kira-kira 30% lebih cepat daripada sistem Cuplock . Sebab utama kecekapan ini terletak pada reka bentuk berasaskan roset, yang membolehkan pin baji diamankan hanya dengan memalu; ini secara berkesan menghapuskan isu biasa yang terdapat dalam sistem jenis cawan—seperti kesesakan komponen, pengumpulan habuk atau kakisan—yang boleh menghalang nod cuplock daripada berputar dengan bebas.
3. Syor Aplikasi Pasaran
Ringlock Scaffolding : Paling sesuai untuk struktur kompleks yang memerlukan tahap fleksibiliti yang tinggi dan kapasiti galas beban yang luar biasa.
Cuplock Scaffolding : Penyelesaian yang menjimatkan dan cekap untuk struktur perancah linear, seperti yang digunakan dalam kerja fasad dan sistem sokongan acuan.
Perancah Kwikstage : Sistem serba boleh yang sesuai untuk projek pembinaan umum dengan keperluan menanggung beban sederhana.

Mengapa Memilih Perancah Ringlock Kami?

Perancah Ringlock kami dihasilkan menggunakan keluli Q355B berkekuatan tinggi, memastikan kapasiti galas beban maksimum untuk projek perindustrian tugas berat.

Dimensi Utama	Perancah EK	Gred Pasaran Standard	Potensi Risiko
Bahan Mentah	Q355B Keluli Kekuatan Tinggi Aloi Rendah	Q235 Keluli Karbon Standard	Kapasiti galas beban yang rendah; terdedah kepada ketidakstabilan struktur dalam pembinaan bertingkat tinggi.
Proses Roset	Plat Keluli Tebal 10mm / Tuangan Ketepatan & Setem	Setem Plat Tebal 8mm atau Bahan Kitar Semula	Roset terdedah kepada lentur atau retak di bawah beban.
Kimpalan	Kimpalan automatik (menggunakan piawaian menegak 'Golden Lion'); kimpalan penuh dan seragam tanpa burr	Kimpalan Titik Manual	Kimpalan tidak sekata; rintangan ricih yang lemah pada nod, terdedah kepada patah.
Perlindungan Permukaan	Galvanizing Hot-Dip (HDG) ≥ 80μm	Lukisan Electro-Galvanizing atau Semburan Sejuk < 20μm	Pengaratan berlaku dalam masa 1-2 tahun; kakisan membawa kepada pengurangan ketebalan dinding.
Dimensi Paip & Ketebalan Dinding	Kawalan Toleransi Positif (cth, 3.2mm + 0.1mm)	Toleransi Negatif Teruk (Nominal 3.2mm, 2.7mm Sebenar)	Percanggahan dalam pengiraan beban mewujudkan risiko keruntuhan struktur.
Ketepatan Pemasangan	Reka bentuk pin baji mengunci sendiri; ketat, padan tepat	Pin longgar atau dimensi tidak konsisten	Struktur perancah keseluruhan berasa tidak stabil dan goyah, menjejaskan keselamatan pekerja.
Piawaian Pematuhan	EN 12810 / AS/NZS 1576	Tiada pensijilan atau pergantungan pada piawaian dalaman yang mudah
Kebolehkesanan Kualiti	Setiap kelompok termasuk laporan ujian bahan dan nombor kelompok	Tiada rekod berkaitan	Ketidakupayaan untuk mengesan sumber bahan mentah sekiranya berlaku kemalangan.

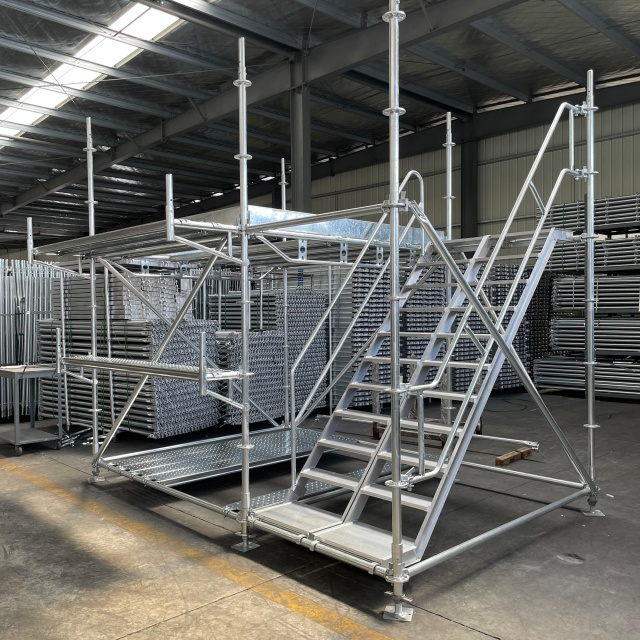

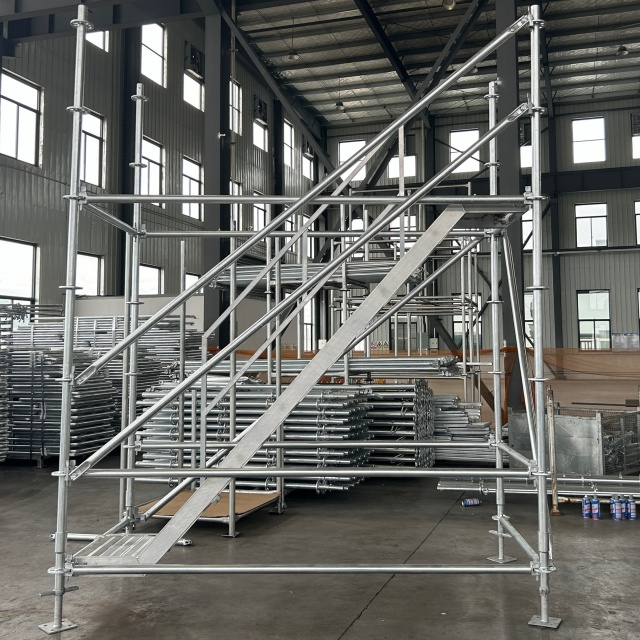

Apakah Proses Pemasangan Untuk Perancah Ringlock?

Proses Pemasangan

1. Tentukan Skop Pembinaan: Tentukan kawasan pendirian perancah berdasarkan lukisan reka bentuk. Tandakan susun atur dan kedudukan mengikut dimensi yang ditentukan, membuat pelarasan mengikut keperluan semasa pembinaan berdasarkan keadaan tapak sebenar.
2. Pasang Bicu Tapak Boleh Laras: Pastikan permukaan tanah adalah rata dan kukuh. Letakkan plat asas di lokasi yang dirancang dan letakkan bicu tapak boleh laras di atasnya.
3. Pasang Kolar Asas: Pasangkan kolar asas (lengan asas) di atas bicu tapak boleh laras . Laraskan nat pada bicu asas untuk memastikan semua kolar asas dijajarkan pada ketinggian mendatar yang sama.
4. Piawaian Tegak dan Lejar: Masukkan piawai menegak ke dalam kolar asas. Sambungkan lejar mendatar ke roset kunci cincin yang terletak pada piawai, dan pandu pin baji ke dalam lubang kecil pada roset untuk memastikan sambungan.
5. Pasang Pendakap Diagonal: Pendakap pepenjuru hendaklah dipasang dalam corak seperti grid untuk meningkatkan kestabilan struktur dan memastikan struktur perancah kekal tegak dan segi empat sama.
6. Pasang papan perancah dan Pengawal Keselamatan: Letakkan papan keluli ( papan pejalan perancah ) melintasi lejar mendatar. Pasang papan kaki di sepanjang tepi dan tegakkan pagar untuk memastikan keselamatan operasi.
7. Tegakkan Peringkat Kedua: Ulang langkah 4 hingga 6 sehingga sistem perancah kunci gelang mencapai ketinggian yang ditentukan.

Perkara Utama untuk Pembinaan Perancah Ringlock

1. Panjang terdedah skru pelarasan pada bicu tapak boleh laras mestilah tidak melebihi 300 mm.
2. Piawaian menegak biasanya disusun dalam salah satu daripada dua konfigurasi: corak lingkaran matriks (menyerupai struktur lajur kekisi), atau corak 'angka-lapan' simetri (atau corak 'V' simetri).
3. Setelah ketinggian perancah mencapai spesifikasi reka bentuk—dan sebelum menuang konkrit—sistem perancah ringlock mesti menjalani pemeriksaan penerimaan rasmi.
4. Sistem perancah ringlock mesti mematuhi keperluan reka bentuk, tahap yang tinggal dan stabil; tiada komponen boleh longgar atau dibiarkan tidak disokong (tergantung).
5. Panjang sambungan julur bicu kepala U boleh laras dan bicu tapak boleh laras di luar lejar mendatar mesti mematuhi spesifikasi reka bentuk dengan ketat.
6. Sahkan bahawa pin baji pada pendakap pepenjuru menegak diikat dengan selamat dan dijajarkan selari dengan piawaian menegak; begitu juga, sahkan bahawa pin baji pada lejar mendatar dijajarkan berserenjang dengan lejar.
7. Sahkan bahawa kedudukan pemasangan, kuantiti, dan konfigurasi susun atur semua anggota struktur mematuhi spesifikasi reka bentuk.
8. Semua pin pengunci pada perancah kunci cincin mestilah dalam kedudukan terkunci; bahagian cantilever mesti diletakkan dengan tepat; lejar mendatar dan pendakap pepenjuru menegak mesti dipasang sepenuhnya pada setiap peringkat (atau lif); pin pengunci mesti diikat dengan selamat; dan semua langkah perlindungan keselamatan mesti dilaksanakan sepenuhnya.
9. Langkah perlindungan keselamatan yang sesuai—seperti jaring keselamatan mendatar—mesti mematuhi keperluan yang digariskan dalam pelan pembinaan khusus.
10. Rekod yang berkaitan dengan aktiviti pemasangan dan pemeriksaan kualiti mesti diselenggara tepat pada masanya dan menyeluruh.

Garis Panduan Keselamatan Utama

Peralatan Pelindung Diri (PPE): Semua kakitangan yang melakukan kerja mesti memakai topi keledar keselamatan, sarung tangan anti-gelincir, dan kasut keselamatan.
Kapasiti dan Kestabilan menanggung beban: Prinsip kestabilan '4-ke-1' mesti dipatuhi dengan ketat; khususnya, jika tiada pendakap tambahan, ketinggian yang didirikan perancah tidak boleh melebihi empat kali dimensi sisi terpendek tapaknya.
Pemeriksaan Bahan: Penggunaan mana-mana komponen struktur yang rosak, bengkok, cacat, atau terhakis teruk adalah dilarang sama sekali.
Keserasian Komponen: Jika komponen daripada pengeluar yang berbeza ingin digabungkan, pengesahan yang berasingan tentang keserasian mereka mesti dijalankan.

Soalan Lazim Perancah Ringlock

Q Bagaimanakah struktur sambungan roset ringlock memastikan kestabilan sistem?

A Nod roset dalam sistem perancah ringlock kami membenarkan sambungan sehingga lapan arah dalam satu satah. Mekanisme mengunci sendiri kepala baji memastikan pembentukan sendi 'separa tegar'. Sebaik sahaja baji didorong pulang dengan tukul, ia menghasilkan daya pra-tegangan yang sangat tinggi pada sambungan, dengan itu meminimumkan anjakan (iaitu, kesan P-Delta); berbanding sistem Cuplock atau Kwikstage, reka bentuk struktur ini menawarkan ketegaran kilasan yang unggul.
Q Adakah sistem perancah ringlock anda serasi dengan produk daripada jenama utama lain (cth, Layher)?

A Keserasian sememangnya menjadi kebimbangan umum di kalangan pelanggan kami. Sistem perancah ringlock kami mempunyai reka bentuk roset 8 lubang standard dan menggunakan tiub keluli dengan diameter 48.3 mm. Walaupun dimensinya serasi dengan banyak sistem perancah yang diiktiraf di peringkat global, kami amat mengesyorkan agar anda berunding dengan jurutera kami sebelum mencampurkan komponen daripada pengeluar yang berbeza untuk memastikan ketegaran sendi dan keselamatan dan pematuhan sistem keseluruhan.
Q Berapakah anggaran hayat perkhidmatan salutan Hot-Dip Galvanized (HDG) dalam persekitaran yang menghakis?

A Semua komponen kami menjalani proses galvanizing hot-dip yang ketat mengikut piawaian ISO 1461, mencapai ketebalan salutan zink purata sebanyak ≥80 μm. Dalam persekitaran perindustrian atau pantai biasa, salutan ini memberikan perlindungan kakisan sehingga 15 hingga 20 tahun—tahap prestasi yang jauh lebih baik daripada produk setanding yang dirawat dengan pra-galvani atau pengecatan.
Q Mengapa anda memilih keluli Q355B dan bukannya keluli Q235 standard?

A Q355B (S355JR) ialah keluli aloi rendah berkekuatan tinggi dengan kekuatan hasil yang jauh lebih tinggi daripada keluli Q235. Dengan menggunakan bahan ini, piawaian perancah Ringlock kami mampu menahan beban yang lebih berat sambil kekal ringan—dengan itu mengurangkan kos pengangkutan dan mengurangkan intensiti buruh dengan berkesan. Dalam bidang pembinaan bertingkat tinggi dan perancah industri, keluli Q355B diiktiraf secara meluas sebagai 'standard emas' dalam industri.
Q Adakah perancah Ringlock anda mematuhi piawaian keselamatan antarabangsa?

A ya. Semua produk kami direka bentuk, diuji dan diperakui menurut EN 12810-1/2 (Standard Eropah), ANSI/SSFI SC100-5/05 (Standard AS) dan AS/NZS 1576 (Standard Australia/New Zealand). Untuk setiap kelompok barangan, kami menyediakan Laporan Ujian Bahan (MTR) dan maklumat kebolehkesanan kelompok yang komprehensif untuk memastikan keselamatan dan integriti struktur semasa pembinaan di tapak.
